25 IDK-2108 User Manual
Chapter 5 Touchscreen & Touch Controller
5.2.4.3 Touch Screen Connector, JP2, Pins and Signal Descriptions
The Touch Screen connector, JP2, is a FFC/FPC SMD 1.0mm 4-pins 90 degree,
Female type connector. The pins are numbered as shown in the table below.
TS4 Pin # Signal Name Signal Description
1YB Bottom
2XL Left
3YT Top
4 XR Right

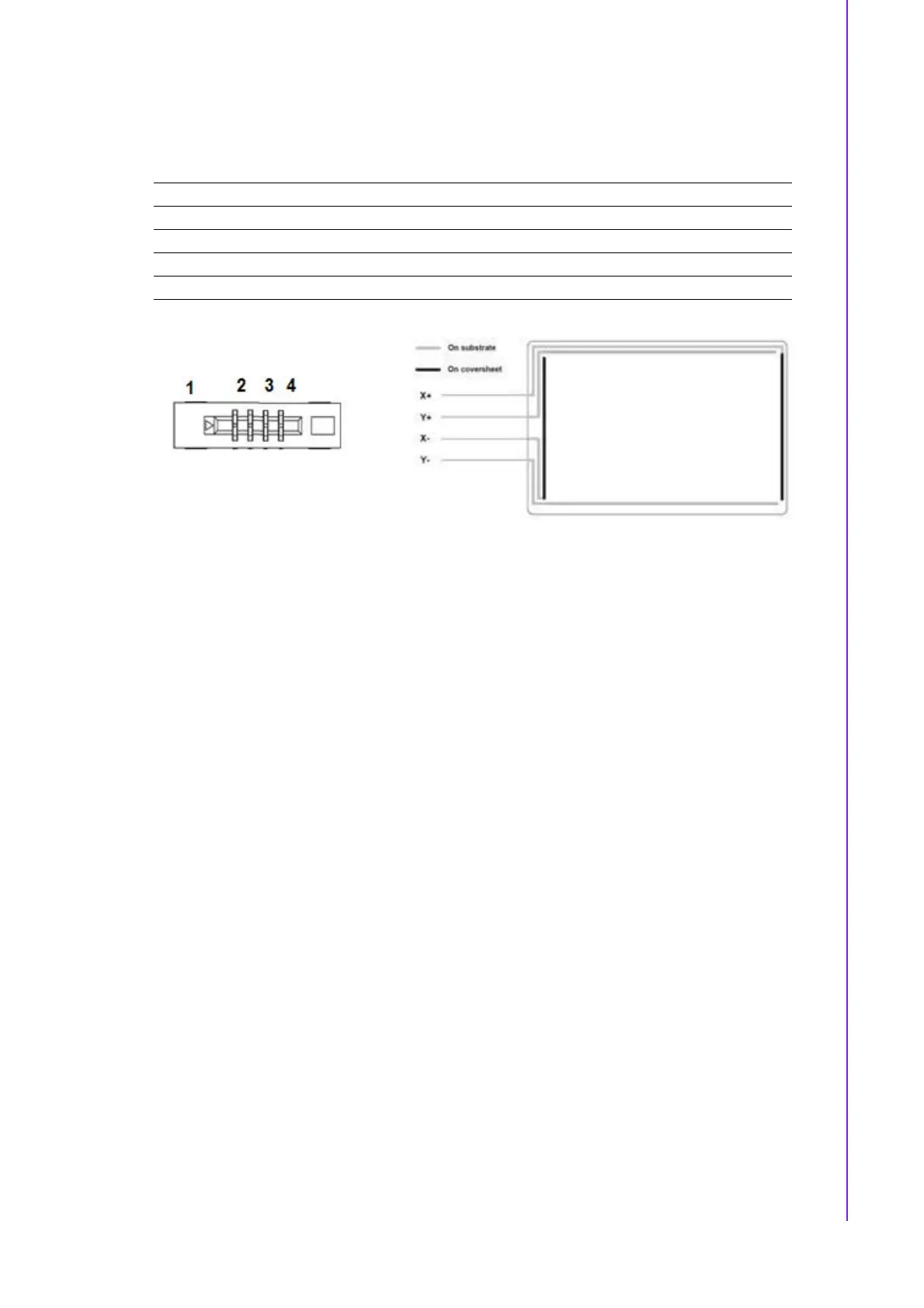

4-Wire Touch Screen ZIF connector 4-Wire Screen viewed from coversheet side
