IDK-1110P-50XGB1 User Manual 6

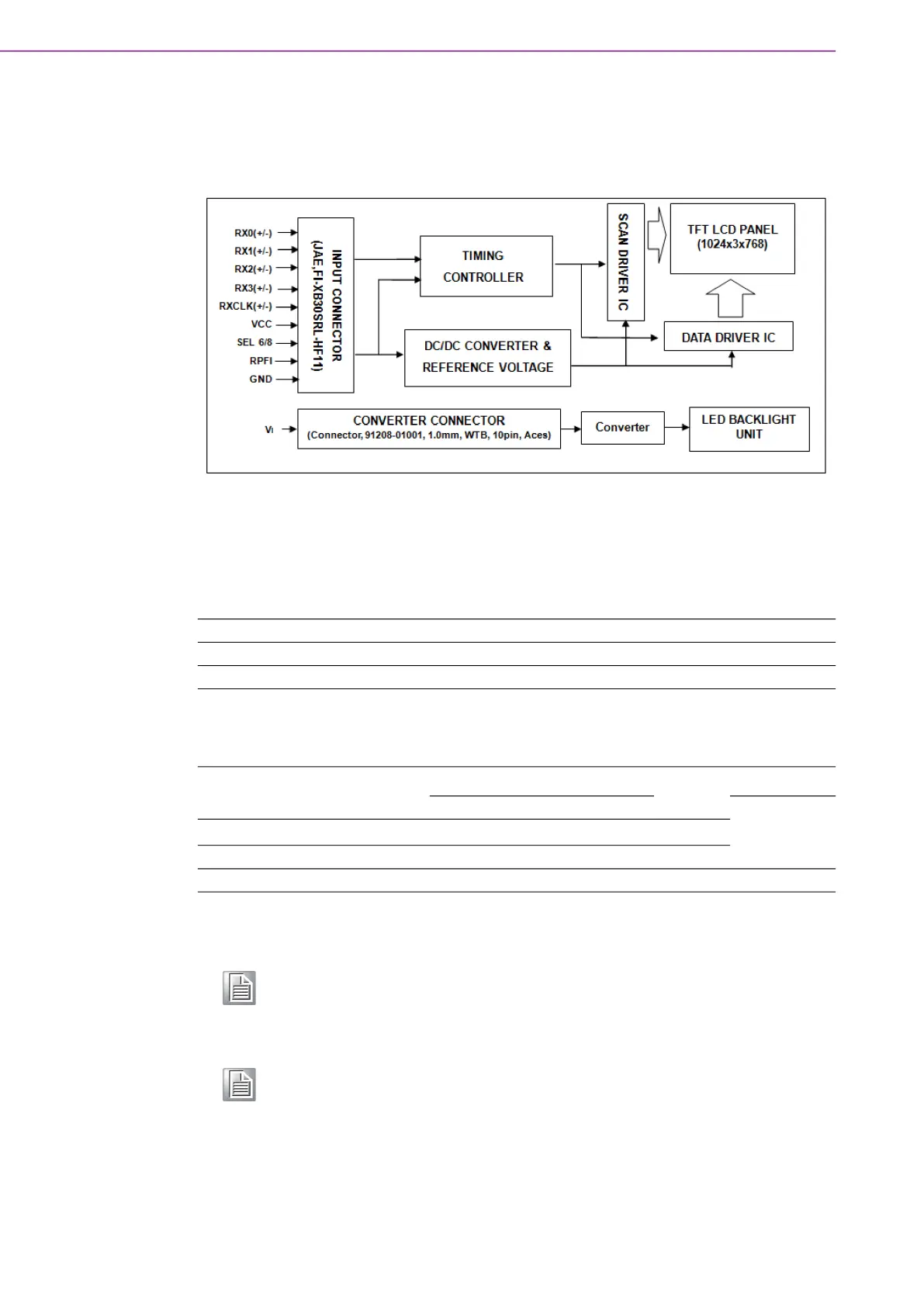

2.1 Functional Block Diagram
The following diagram shows the functional block of the 10.4" Color TFT-LCD Mod-
ule:
2.2 Absolute Maximum Ratings
2.2.1 TFT LCD Module
2.2.2 Backlight Unit
Item Symbol Min. Max. Unit Note
Power Supply Voltage VCC -0.3 3.6 [Volt] (1)
Logic Input Voltage VIN -0.3 3.6 [Volt]
Item Symbol
Value
Unit
Note
Min. Max.
(1), (2)Converter Voltage
V
i
-0.3 18 [Volt]
Enable Voltage EN -0.3 5.5 [Volt]
Backlight Adjust ADJ -0.3 5.5 [Volt]
Note (1) Permanent damage to the device may occur if maximum values are
exceeded. Operation should be restricted to the conditions described
under Normal Operating Conditions.
Note (2) Specified values are for LED light bar.
