13 IDK-1107WP User Manual
Chapter 3 Signal Characteristics

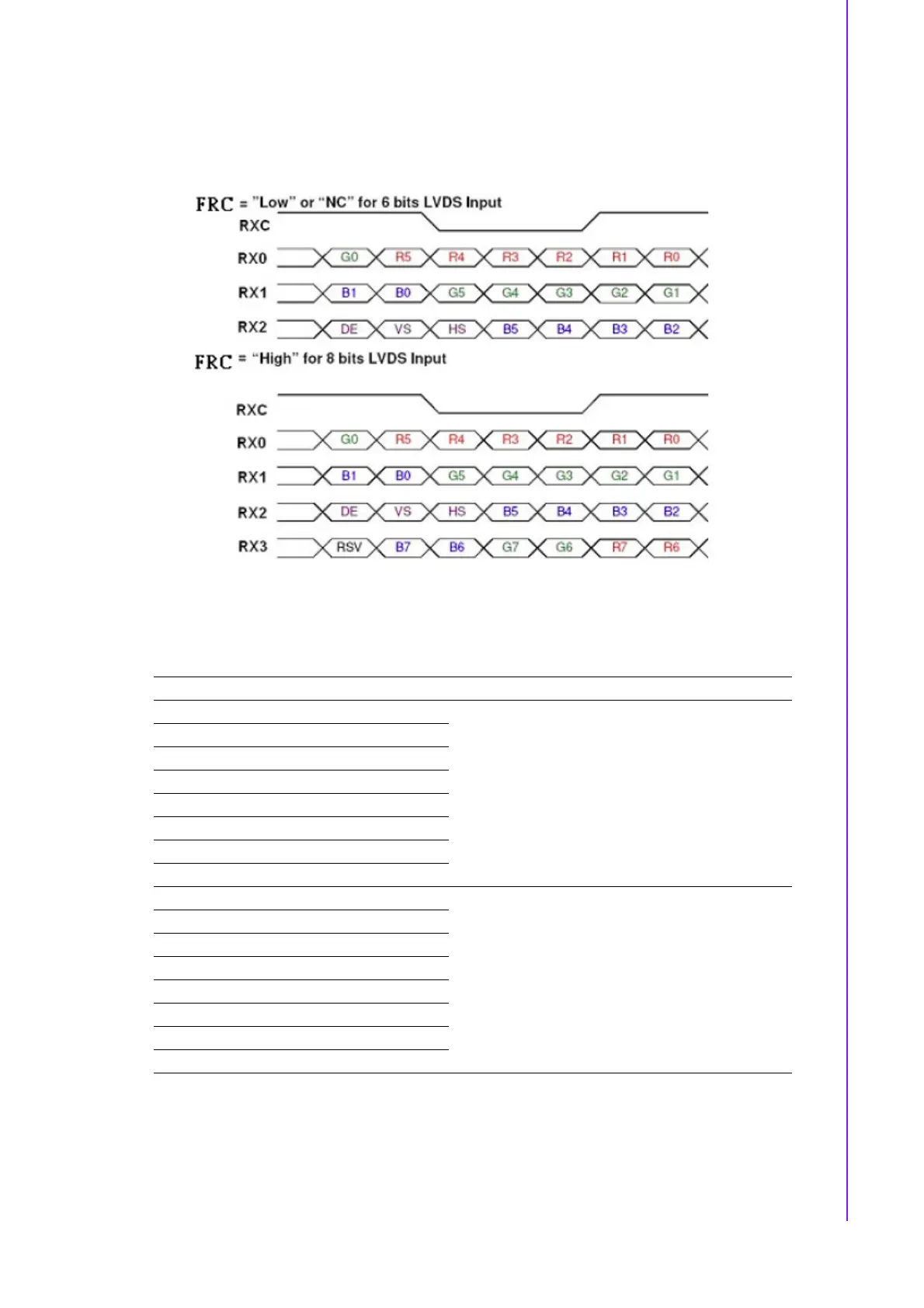

3.2 The Input Data Format
3.2.1 SEL68
Note1: Please follow PSWG.
Note2: R/G/B data 7:MSB, R/G/B data 0:LSB
Signal Name Description Remark
R7 Red Data 7 (MSB)
Red-pixel Data
Each red pixel’s brightness data consists of
these 8 bits pixel data.
R6 Red Data 6
R5 Red Data 5
R4 Red Data 4
R3 Red Data 3
R2 Red Data 2
R1 Red Data 1
R0 Red Data 0 (LSB)
G7 Green Data 7 (MSB)
Green-pixel Data
Each green pixel’s brightness data consists of
these 8 bits pixel data.
G6 Green Data 6
G5 Green Data 5
G4 Green Data 4
G3 Green Data 3
G2 Green Data 2
G1 Green Data 1
G0 Green Data 0 (LSB)
