HPC-6120 User Manual/ 用户手册 24
3. Install the low profile PCIe card with MR riser module.
a. Unscrew 1 screw on PCIe bracket to release the bracket.
b. Insert the low profile PCIe card in MR riser module (see Figure 2.15).
c. Screwed the PCIe bracket with 1 screw that has been released in precious
steps.
3. 安装半高 PCIe 扩充卡于MR扩充模块上。
a. 卸除 MR 模块上既有的文件片与螺丝。
b. 将半高 PCIe 扩充卡插入 MR 转板（如图 2.15 所示)。
c. 使用原先卸除的 1 颗螺丝将半高 PCIe 扩充卡固定在 MR 模块上。
3. 安裝半高 PCIe 擴充卡於 MR 擴充模組上。
a. 卸除 MR 模組上既有的檔片與螺絲。
b. 將半高 PCIe 擴充卡插入MR轉板（如图 2.15 所示)。
c. 使用原先卸除的 1 顆螺絲將半高 PCIe 擴充卡固定在 MR 模組上。

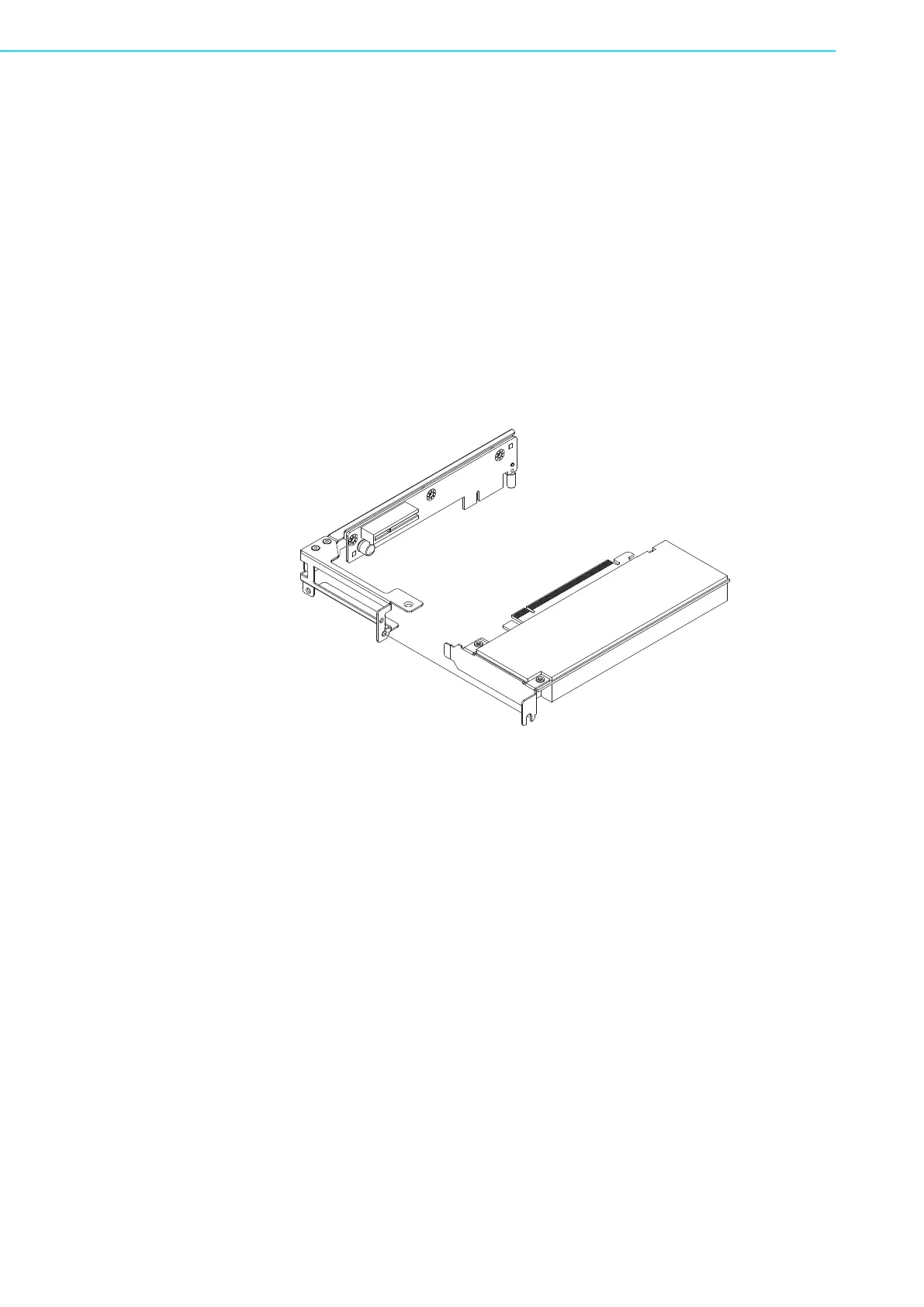

Figure 2.15 MR Module Assembly with Expansion Card/
MR 模块扩充卡安装 /MR 模組擴充卡安裝
