EPC-T228A User Manual/ 用户手册 14

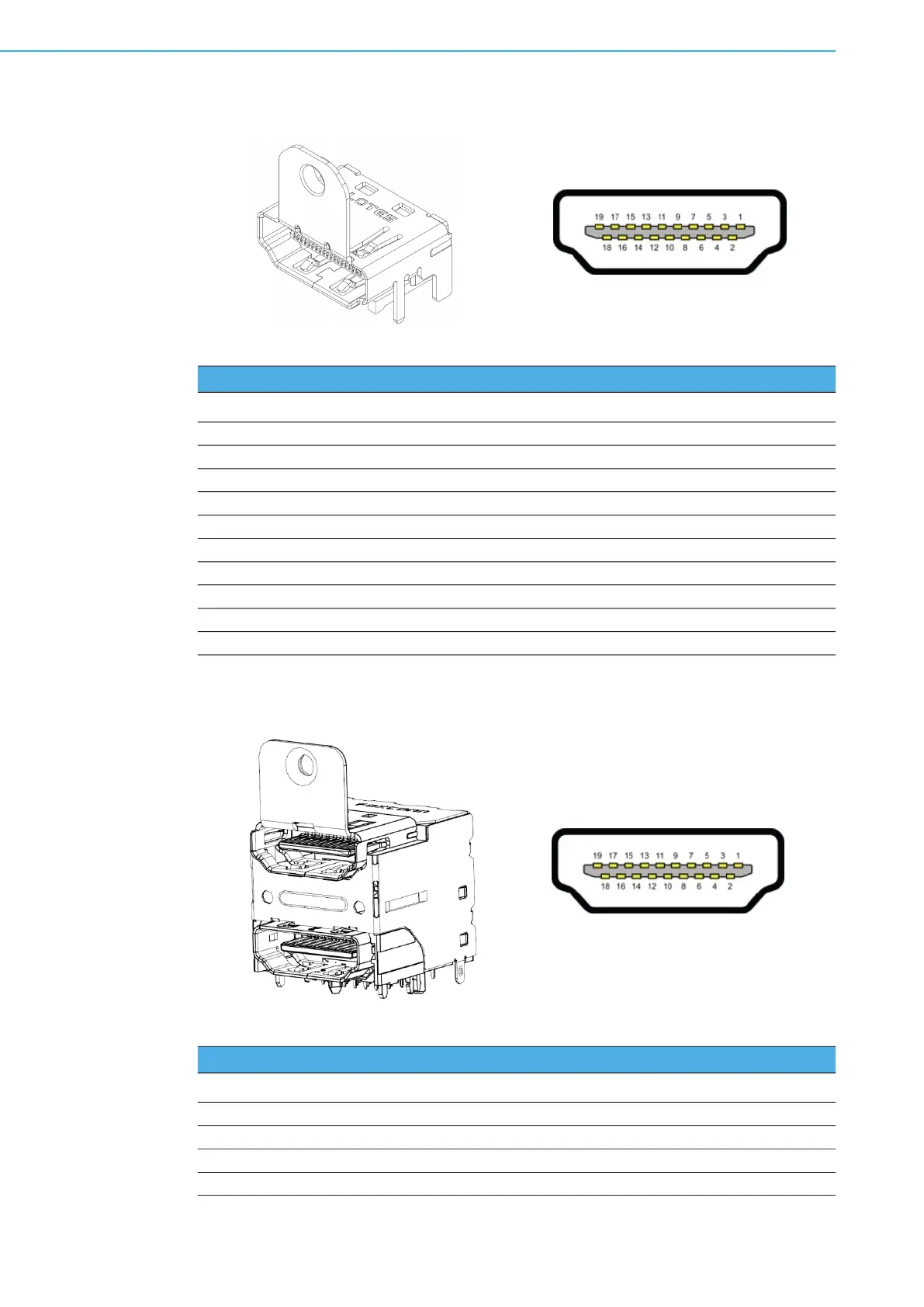

3.3.2 HDMI 1.4 Single Connector (HDMI3)
3.3.3 HDMI 1.4 x 2 Stack connector (DUAL_HDMI)
Table 3.5: HDMI
Pin Signal Pin Signal
1 HDMI3_z_D2+ 11 GND
2 GND 12 HDMI3_z_CLK
3 HDMI3_z_D2- 13 NC
4 HDMI3_z_D1+ 14 NC
5 GND 15 HDMI3_SCL
6 HDMI3_z_D1- 16 HDMI3_SDA
7 HDMI3_z_D0+ 17 GND
8 GND 18 +5V
9 HDMI3_z_D0- 19 HDMI3_HPD
10 HDMI3_z_CLK+
Table 3.6: DUAL HDMI (Upper)
Pin Signal Pin Signal
1 HDMI2_z_D2+ 11 GND
2 GND 12 HDMI2_z_CLK
3 HDMI2_z_D2- 13 NC
4 HDMI2_z_D1+ 14 NC
