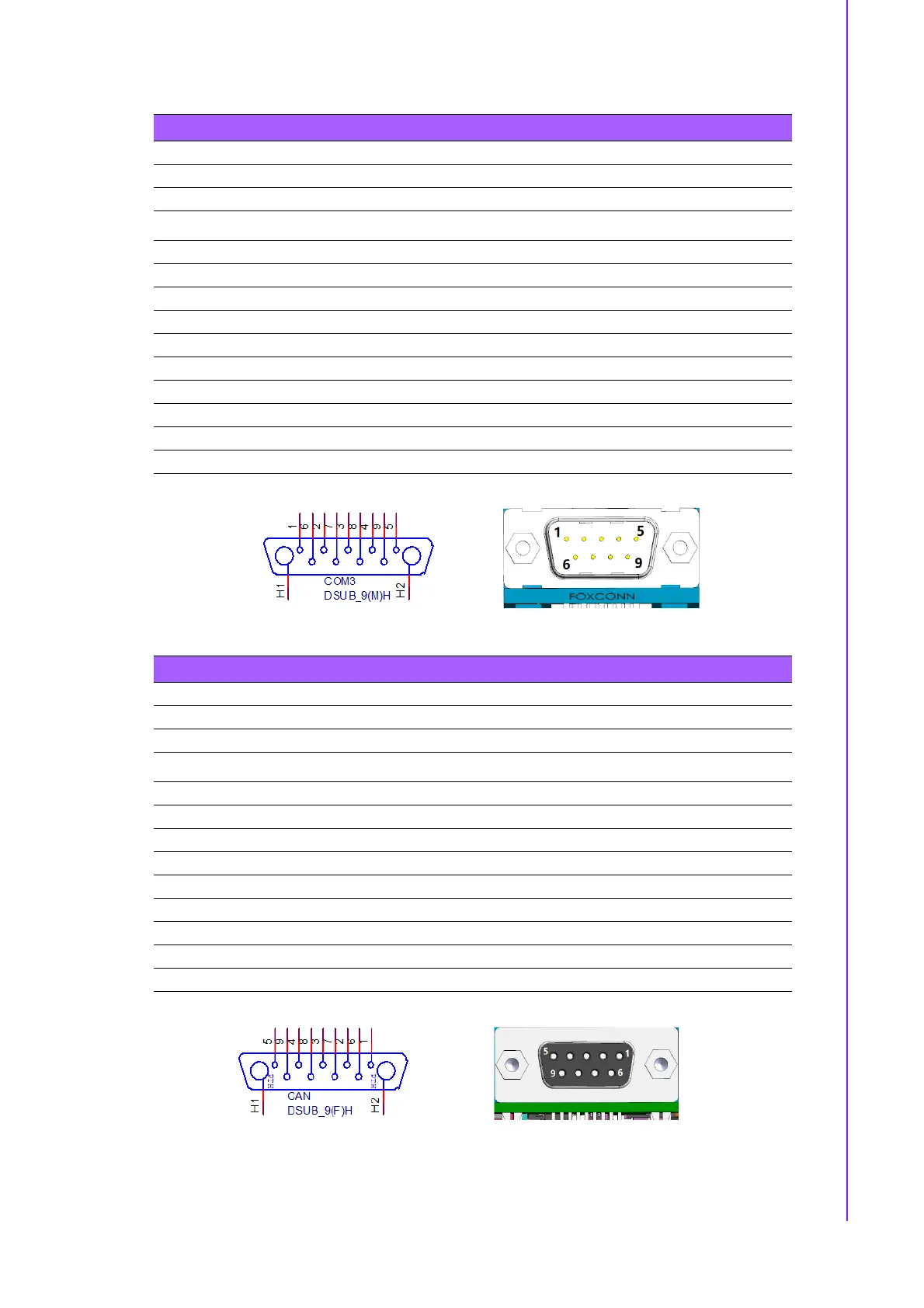

Table 2.7: COM3: COM3
Part Number 1654010425
Manufacturer Foxconn Interconnect Technology
MPN DM10151-N5W3-4F
Pin Pin Name
RS485 Mode RS422 Mode RS232 Mode
1 Do not connect TX- Do not connect
2 Do not connect TX+ RX
3 Data+ RX+ TX
4 Data- RX- Do not connect
5 GND GND GND
6 NC NC NC
7 NC NC NC
8 NC NC NC
9 NC NC NC
Table 2.8: CAN: CAN
Part Number 1654008866
Manufacturer YIMTEX ELECTRONIC CO., LTD.
MPN 41709S1NSACR
Pin Pin Name
1 NC
2 CAN_L
3 GND
4 NC
5 GND
6 GND
7 CAN_H
8 NC
9 NC
11 EPC-R5710 User Manual
Chapter 2 H/W Installation
