EPC-R3430 User Manual 6
2.1 Introduction
The following sections show the external connectors and pin assignments for appli-
cations.

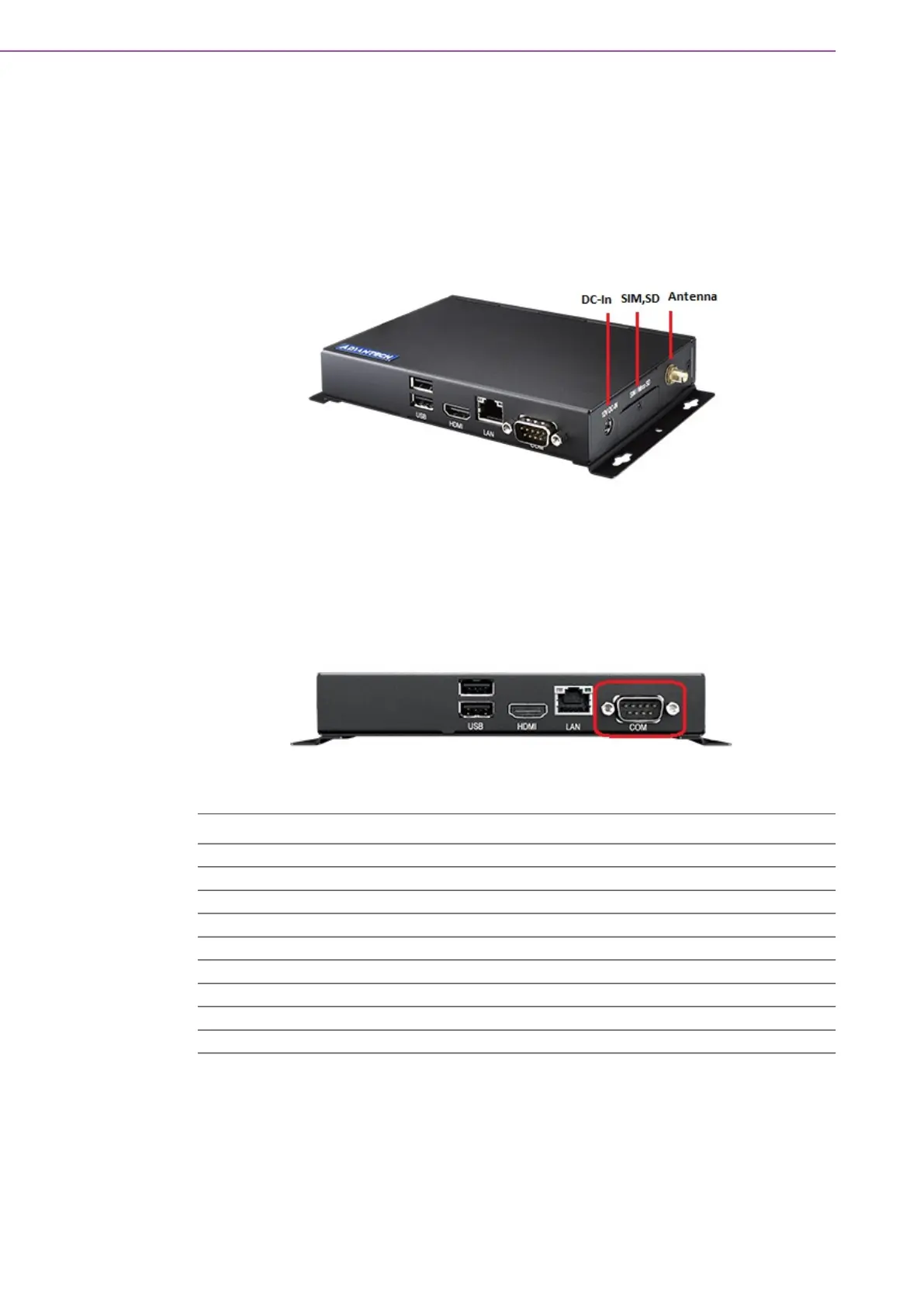

2.2 EPC-R3430 I/O Overview
2.3 Connectors
2.3.1 COM RS-232/422/485
EPC-R3430 supports 1 x RS-232/RS-422/RS-485. Pins are defined below:
COM Pin Define
Pin Description
1 N/C RS-422 TX- RS-485-
2 COM 2_RXD RS-422 TX+ RS-485+
3 COM2_TXD RS-422 RX+
4 N/C RS-422 RX-
5 GND
6 NC
7 COM2_RTS
8 COM2_CTS
9 NC
