27
EPC-P30X6 User Manual/ 用户手册
2.3.23

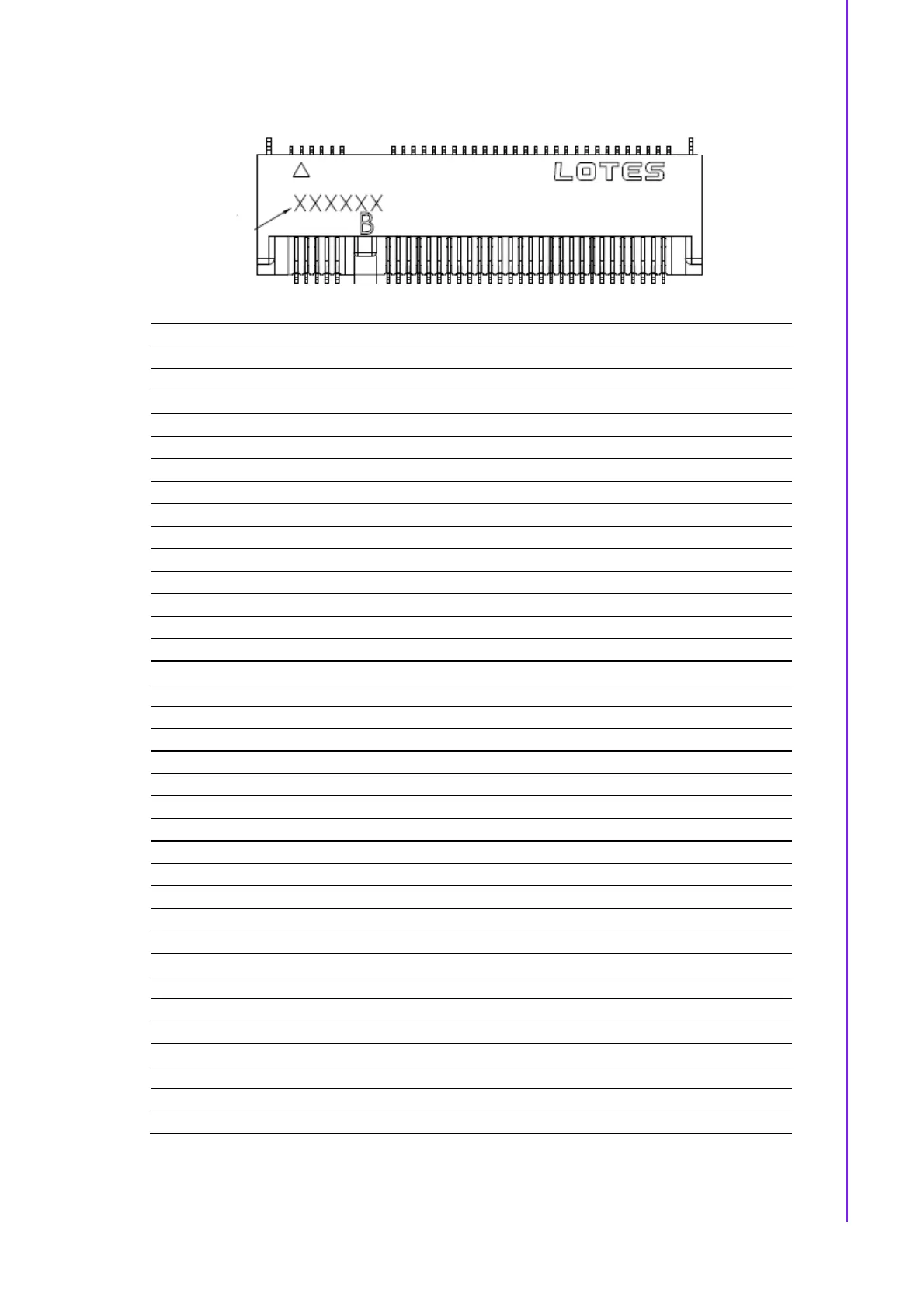

M.2 B Key connector(M2B1)
Pin
Signal Pin Definition6
Pin
Signal Pin Definition
1
CONFIG_3
2
+3.3V
3
GND
4
+3.3V
5
GND
6
FULL_CARD_POWER_OFF#
7
USB_D+
8
W_DISABLE1#
9
USB_D-
10
LED
11
GND
12
Connector KEY
13
Connector KEY
14
Connector KEY
15
Connector KEY
16
Connector KEY
17
Connector KEY
18
Connector KEY
19
Connector KEY
20
N/C
21
CONFIG_0
22
N/C
23
PCIE_WAKE#
24
N/C
25
DPR
26
M.2_GNSS_DISABLE#
27
GND
28
N/C
29
PERn1/USB3.0-Rx-/SSIC-RxN
30
UIM-RESET (I)
31
PERp1/USB3.0-Rx+/SSIC-RxP
32
UIM-CLK (I)
33
GND
34
UIM-DATA (I/O)
35
PETn1/USB3.0-Tx-/SSIC-TxN
36
UIM-PWR (I)
37
PETp1/USB3.0-Tx+/SSIC-TxP
38
SATA_DEVSLP (O)
39
GND
40
M.2_ISH_SCL
41
PERn0/SATA-B+
42
M.2_ISH_SDA
43
PERp0/SATA-B-
44
N/C
45
GND
46
N/C
47
PETn0/SATA-A-
48
N/C
49
PETp0/SATA-A+
50
PERST#
51
GND
52
CLKREQ#
53
REFCLKn
54
PEWAKE#
55
REFCLKp
56
N/C
57
GND
58
N/C
59
N/C
60
N/C
61
N/C
62
N/C
63
N/C
64
N/C
65
N/C
66
N/C
67
RESET#
68
SUSCLK(32kHz)
69
CONFIG_1
70
+3.3V
Connecting
内部连接
內部連接
Chapter
2
