23
EPC-P30X6 User Manual/ 用户手册
2.3.15

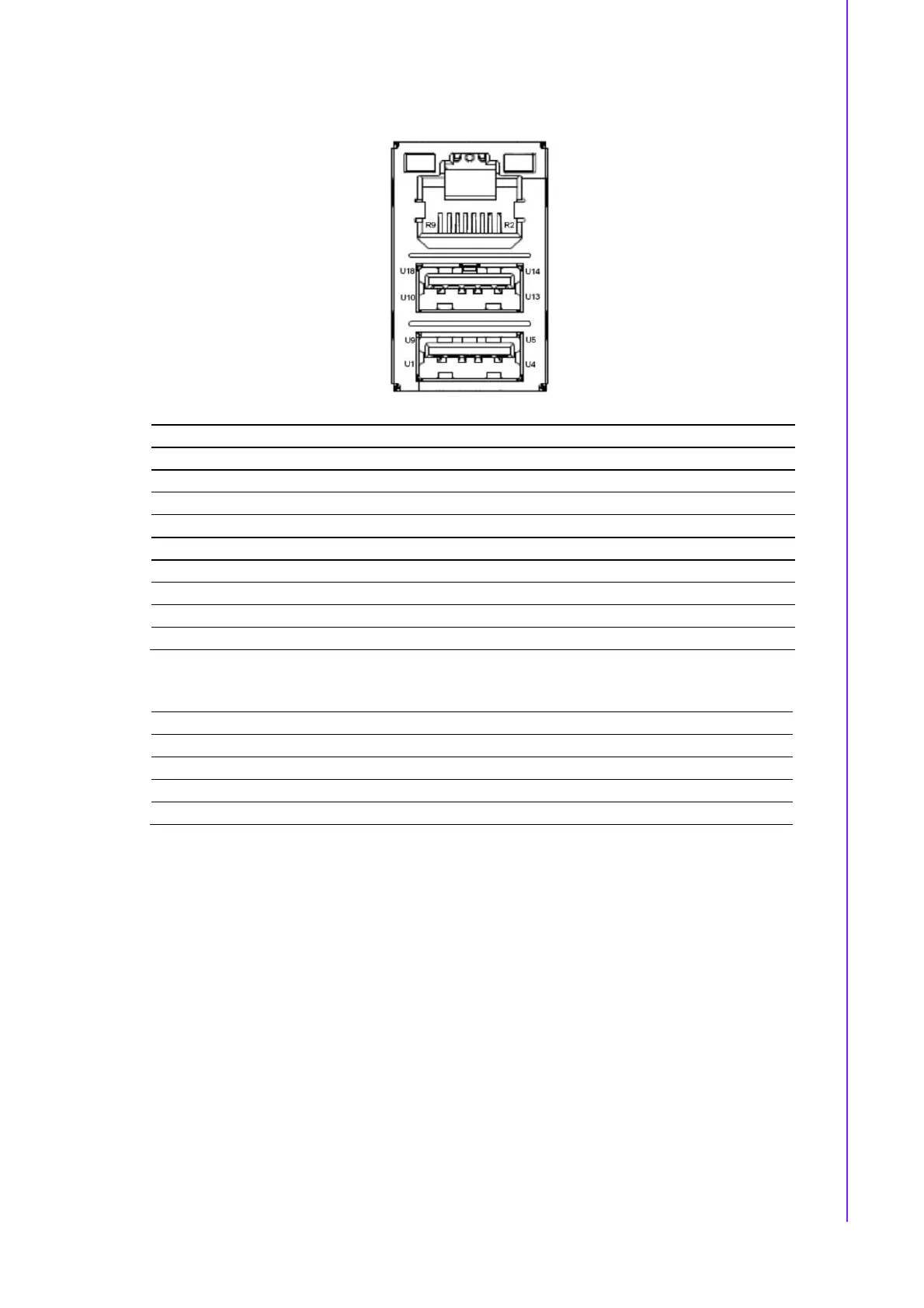

RJ45 + USB3.0 stack connector (LAN1_USB12)
Pin
Signal
Pin
Signal
U1
VBUS (*)
U10
VBUS (*)
U2
D-_3
U11
D-_4
U3
D+_3
U12
D+_4
U4
GND
U13
GND
U5
RX-_3
U14
RX-_4
U6
RX+_3
U15
RX+_4
U7
GND
U16
GND
U8
TX-_3
U17
TX-_4
U9
TX+_3
U18
TX+_4
(*) Depends on JUSBPWR1 Jump Setting
Pin
Signal
Pin
Signal
R2
MDI_0+
R6
MDI_2+
R3
MDI_0-
R7
MDI_2-
R4
MDI_1+
R8
MDI_3+
R5
MDI_1-
R9
MDI_3-
Connecting
内部连接
內部連接
Chapter
2
