EPC-P30X6 User Manual/ 用户手册
2.3.12

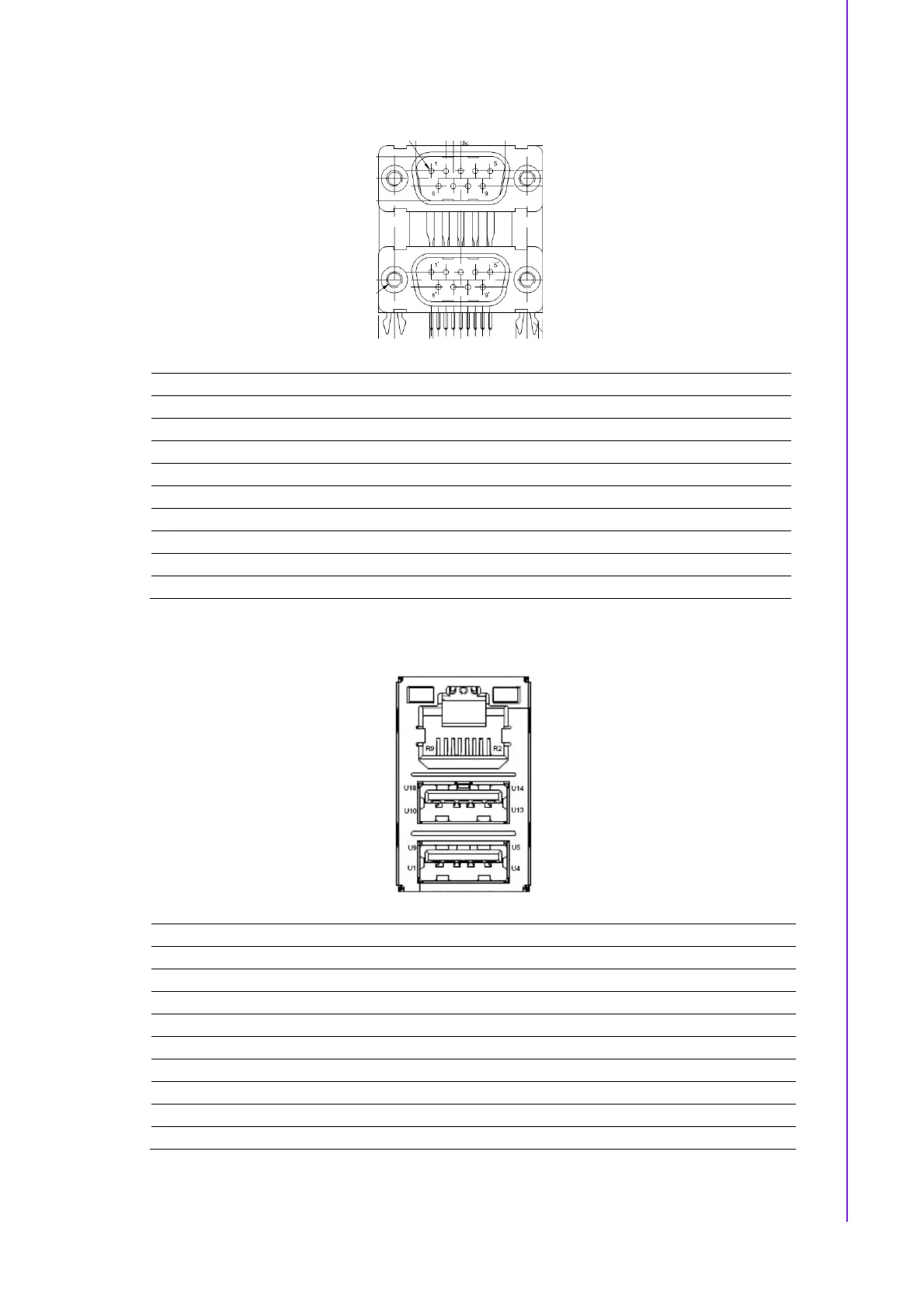

COM1 / 2 connector (COM12)
Pin
Signal
Pin
Signal
A1
COM1_422_485_TX-
B1
COM2_422_485_TX-
A2
COM1_422_485_TX+
B2
COM2_422_485_TX+
A3
COM1_422_RX+
B3
COM2_422_RX+
A4
COM1_422_RX-
B4
COM2_422_RX-
A5
GND
B5
GND
A6
COM1_DSR#
B6
COM2_DSR#
A7
COM1_RTS#
B7
COM2_RTS#
A8
COM1_CTS#
B8
COM2_CTS#
A9
COM1_RI
B9
COM2_RI
2.3.13
RJ45 + USB3.0 stack connector (LAN3_USB56)
Pin
Signal
Pin
Signal
U1
VBUS (*)
U10
VBUS (*)
U2
D-_3
U11
D-_4
U3
D+_3
U12
D+_4
U4
GND
U13
GND
U5
RX-_3
U14
RX-_4
U6
RX+_3
U15
RX+_4
U7
GND
U16
GND
U8
TX-_3
U17
TX-_4
U9
TX+_3
U18
TX+_4
(*) Depends on JUSBPWR1 Jump Setting.
Connecting
内部连接
內部連接
Chapter
2
