EPC-P30X6 User Manual/ 用户手册
24
2.3.16

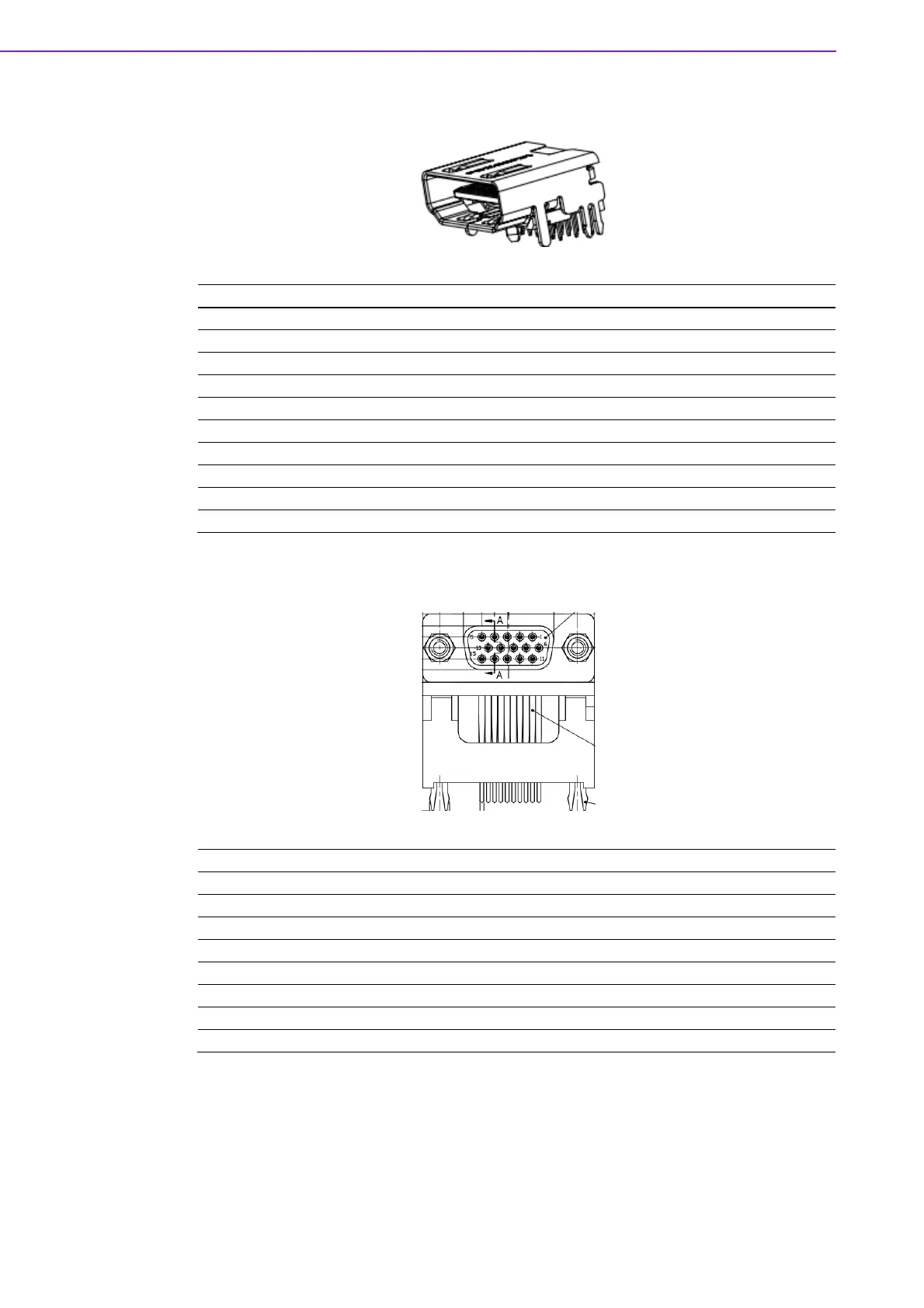

HDMI1 stack connector (HDMI1)
Pin
Signal
Pin
Signal
1
HDMI1_Z_D2+
11
GND
2
GND
12
HDMI1_Z_CLK-
3
HDMI1_Z_D2-
13
x
4
HDMI1_Z_D1+
14
x
5
GND
15
HDMI1_SCL
6
HDMI1_Z_D1-
16
HDMI1_SDA
7
HDMI1_Z_D0+
17
GND
8
GND
18
+V5_HDMI
9
HDMI1_Z_D0-
19
HDMI1_HPD
10
HDMI1_Z_CLK+
20
x
2.3.17
VGA1 stack connector (VGA1)
Pin
Signal
Pin
Signal
1
VGA_z_R
2
VGA_z_G
3
VGA_z_B
4
NC
5
GND
6
VGA1_FOC_ON
7
GND
8
GND
9
+V5_VGA
10
GND
11
NC
12
VGA_z_DDAT
13
VGA_z_HS
14
VGA_z_VS
15
VGA_z_DCLK
