15 EI-53 User Manual
Chapter 2 Hardware Installation
2.4.9 Antenna Socket
EI-53 reserves four antenna sockets for installing wireless/LTE device antennas.
Each antenna socket is labeled “ANT” for easy identification.

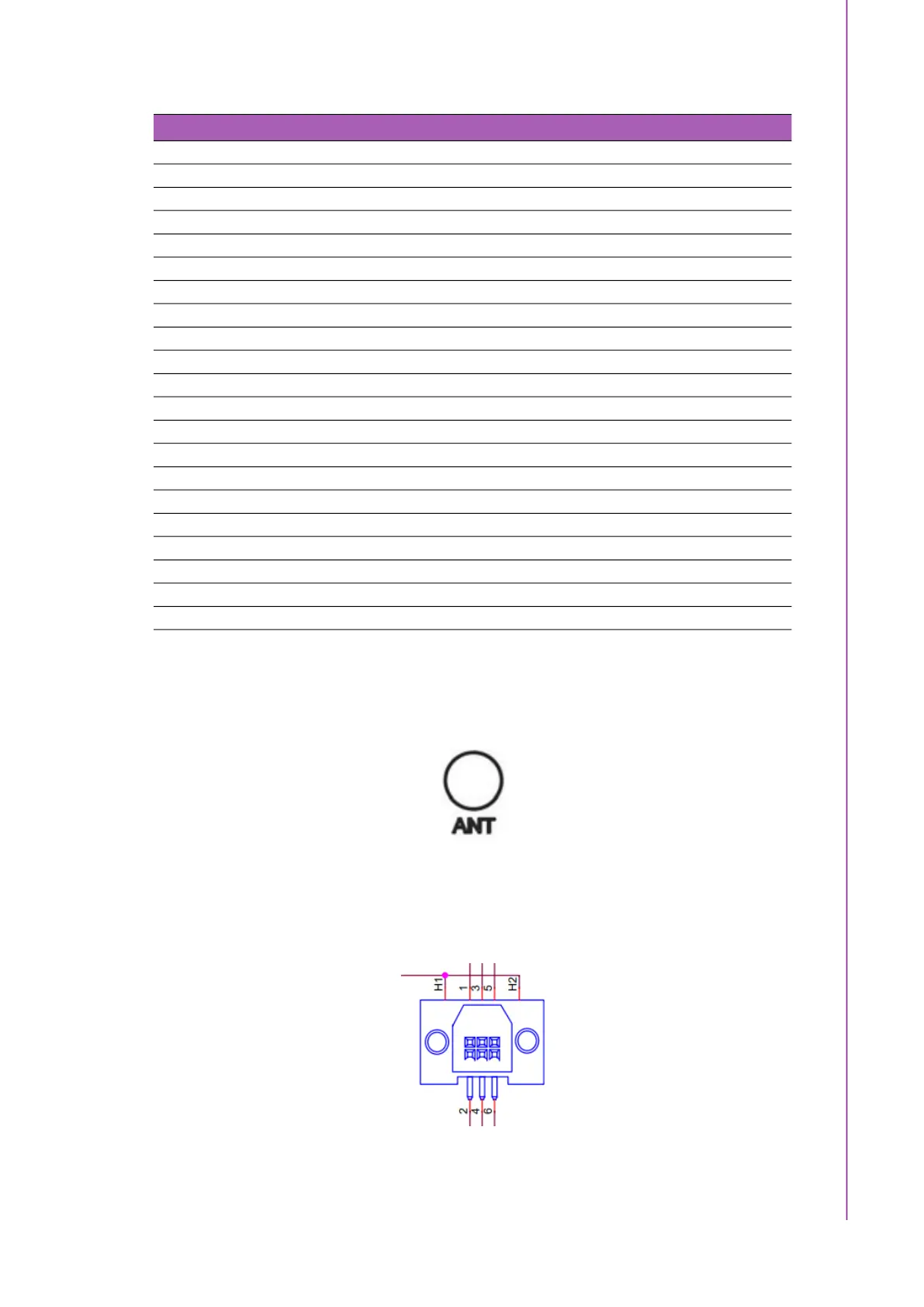

Figure 2.16 Antenna Socket
2.4.10 CANBUS Port and Pin Definition
EI-53 offers CANBUS port with pin definitions as shown below.
Figure 2.17 CANBUS Port
Table 2.10: HDMI Connector Pin Definition
Pin Signal Name
1 HDMI_TX2+
2 GND
3 HDMI_TX2-
4 HDMI_TX1+
5 GND
6 HDMI_TX1-
7 HDMI_TX0+
8 GND
9 HDMI_TX0-
10 HDMI_CLK+
11 GND
12 HDMI_CLK-
13 NC
14 NC
15 HDMI_DCLK
16 HDMI_DDAT
17 GND
18 +V5_HDMI-HPD
19 DDP0_HPD
NC represents “No Connection”.
