ECU-1370 Series User Manual 12
3.1 Wiring
3.1.1 Power Supply
ECU-1370 supports power input ranging from 10 to 30VDC. The terminal block is
suitable for 16-26 AWG, Torque value 3 Lb In. Use copper conductors only. Must be
installed by skilled personnel.

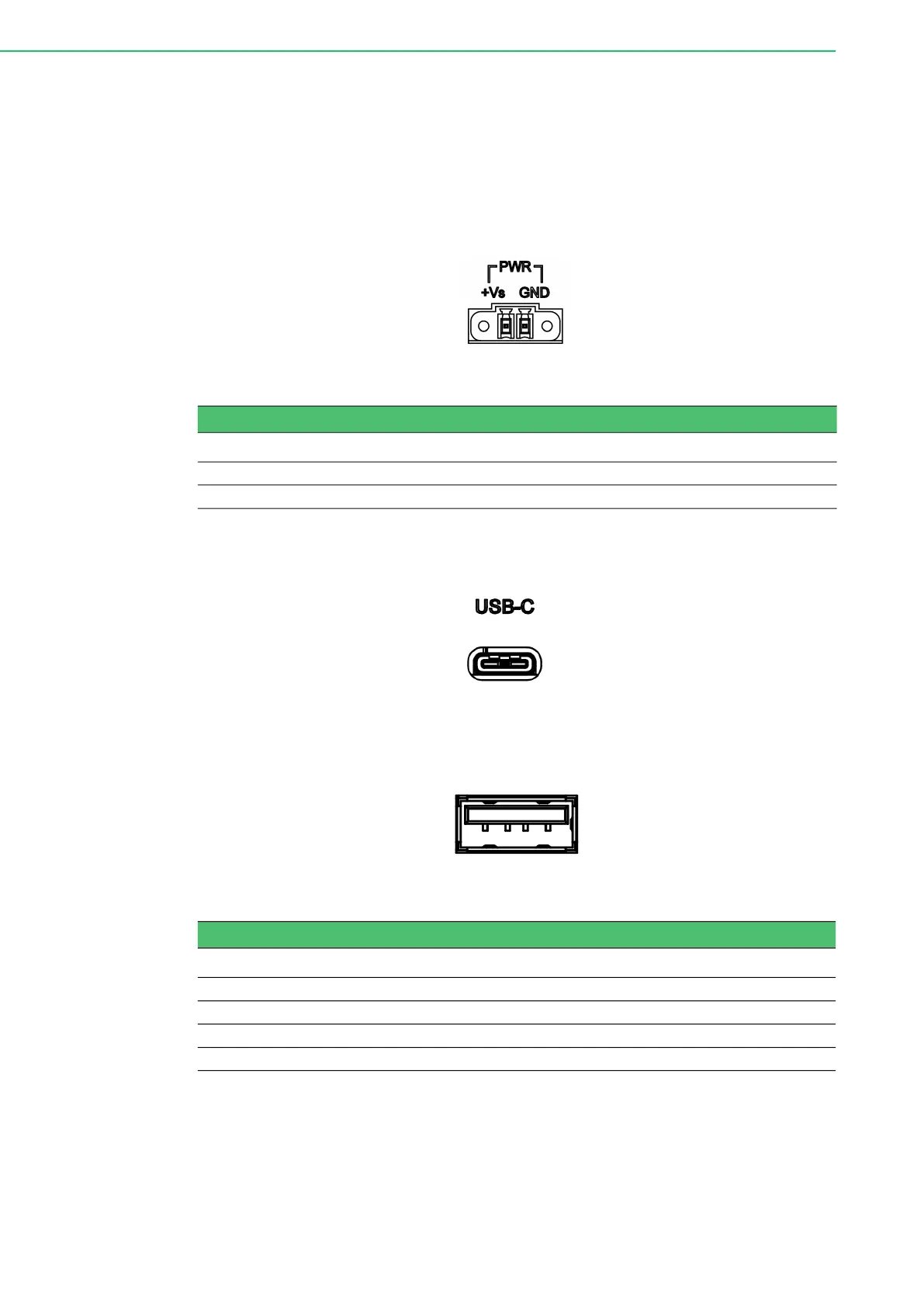

Figure 3.1 Power Supply
3.1.2 Console Port
Figure 3.2 Console Port (USB-C)
3.1.3 USB Ports
Figure 3.3 USB Ports
Table 3.1: AC/DC Power Input Connector Pin Definition
Function Pin Screen Printing Function Description
Power Input 1 +Vs PWR V+ DC power input PIN
2 GND PWR V- DC power input PIN
Table 3.2: USB Connector Pin Assignment
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
