ECU-1170 User Manual 12
3.1 Power Supply
The ECU-1170 supports a power input range of 10~30 VDC
DC-In Connector Wiring
1. Must be installed by a skilled professional.
2. Only use copper conductors.
3. Choose the appropriate wire diameter.
4. The terminal block is suitable for a 14 AWG torque value of 7 in-lbf.

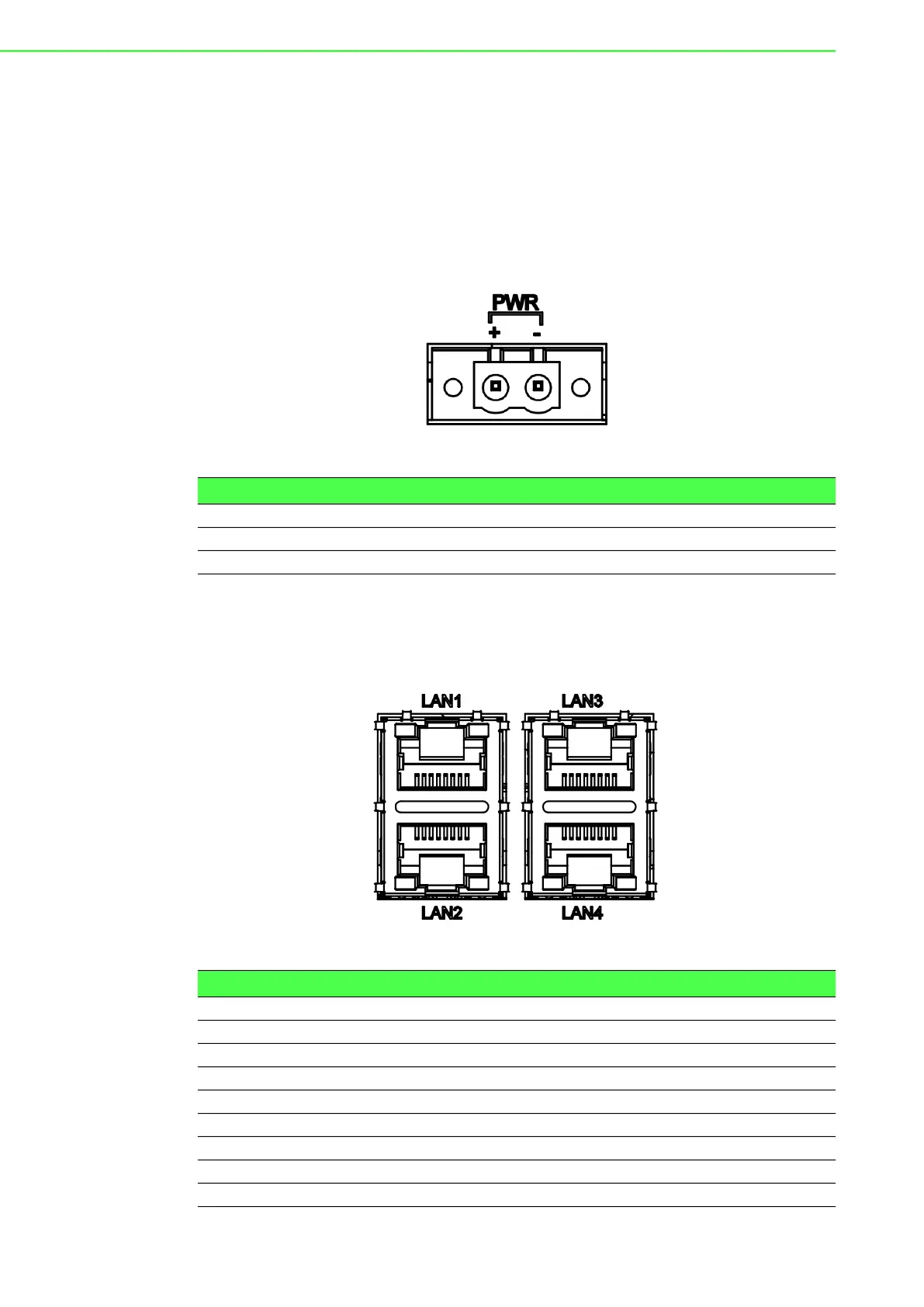

Figure 3.1 Power Supply
3.2 Ethernet Ports
4 x 10/100/1000 Mpbs Ethernet ports
Figure 3.2 Ethernet Ports
Table 3.1: Power Supply
Pin Charge Description
+ DC power in V+
_ DC power in V-
Table 3.2: Ethernet Ports
Pin Number Description
A1/B1 MDI0+
A2/B2 MDI0-
A3/B3 MDI1+
A4/B4 MDI1-
A5/B5 MDI2+
A6/B6 MDI2-
A7/B7 MDI3+
A8/B8 MDI3-
