23 ASR-A502 User Manual
Chapter 3 Jumpers and Connectors

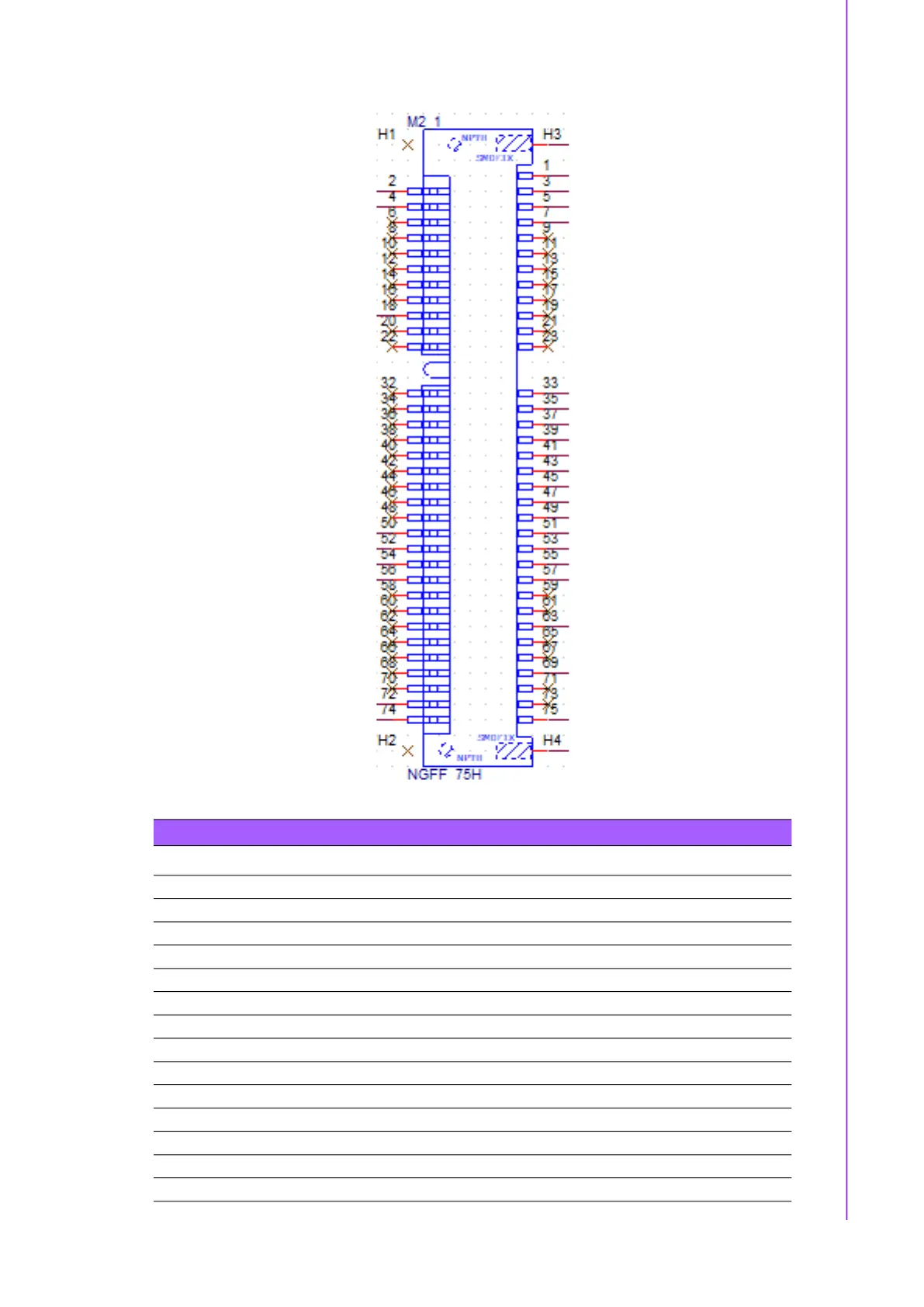

Table 3.17: M.2 Key-M Connector: M2_2
Pin Signal Pin Definition
1 GND
2 +V3.3_M.2_1
3 GND
4 +V3.3_M.2_1
5 PCIE3_KEY-M_RX3-
6 NC
7 PCIE3_KEY-M_RX3+
8 M.2_PLN#
9 GND
10 NC
11 PCIE3_KEY-M_a_TX3-
12 +V3.3_M.2_1
13 PCIE3_KEY-M_a_TX3+
14 +V3.3_M.2_1
