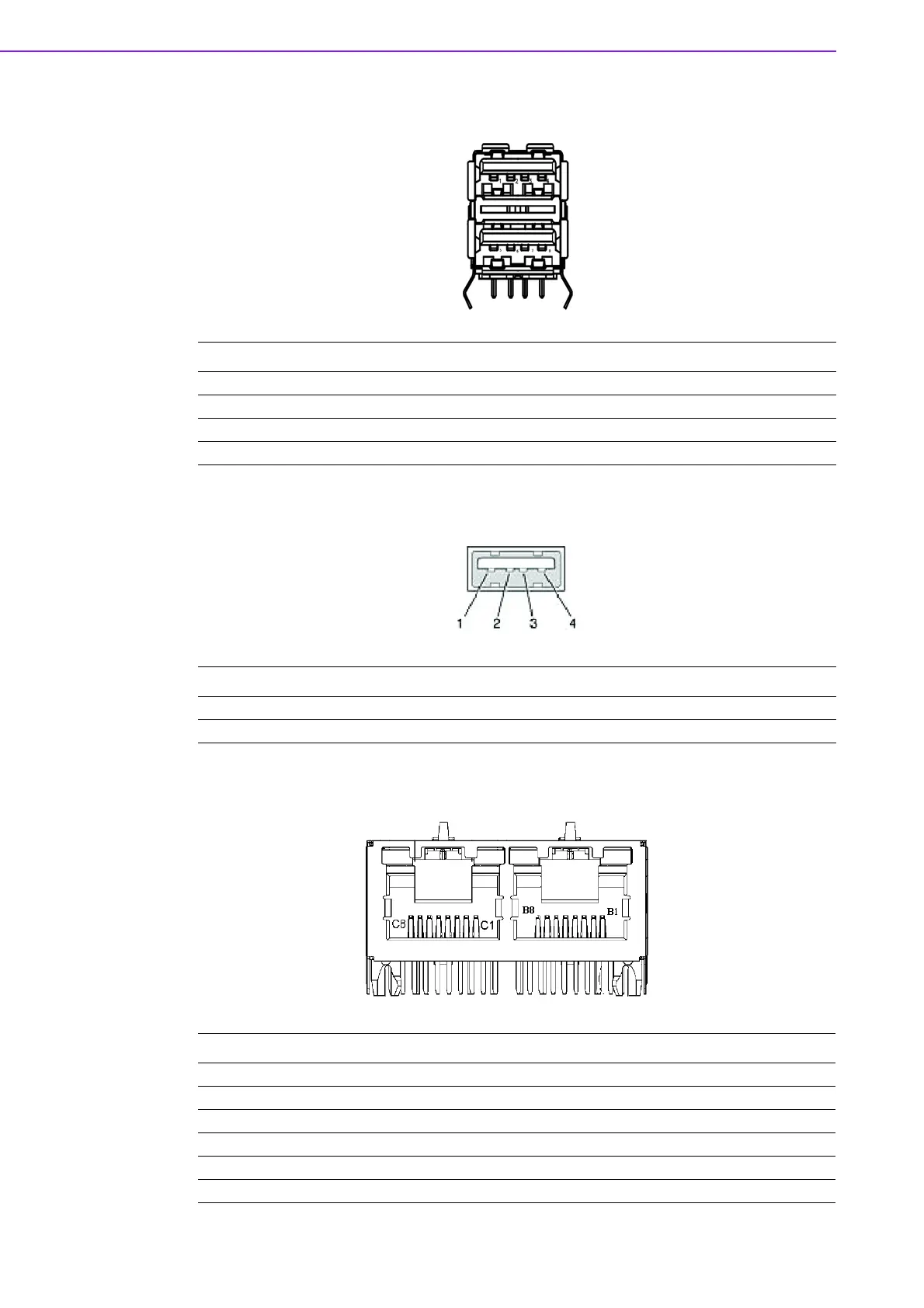

AIMB-6322 User Manual 12
2.3.5 USB2.0 * 2 Stack Connector (USB0304)
2.3.6 USB2.0 * 4 Connector (USB05060708)
2.3.7 RJ45 (LAN1 + LAN2) Connector (LAN12)
Pin Signal Pin Signal
1 VCC_USB0 5 VCC_USB1
2 USB-0_B 6 USB-1_B
3 USB+0_B 7 USB+1_B
4 GND_1 8 GND_2
USB04
USB03
Pin Signal Pin Signal
1 +5V 2 USB_data-
3 USB_data+ 4 GND
Pin Signal Pin Signal
B1 LAN1_MID0+ C1 LAN2_MID0+
B2 LAN1_MID0- C2 LAN2_MID0-
B3 LAN1_MID1+ C3 LAN2_MID1+
B4 LAN1_MID1- C4 LAN2_MID1-
B5 LAN1_MID2+ C5 LAN2_MID2+
B6 LAN1_MID2- C6 LAN2_MID2-
