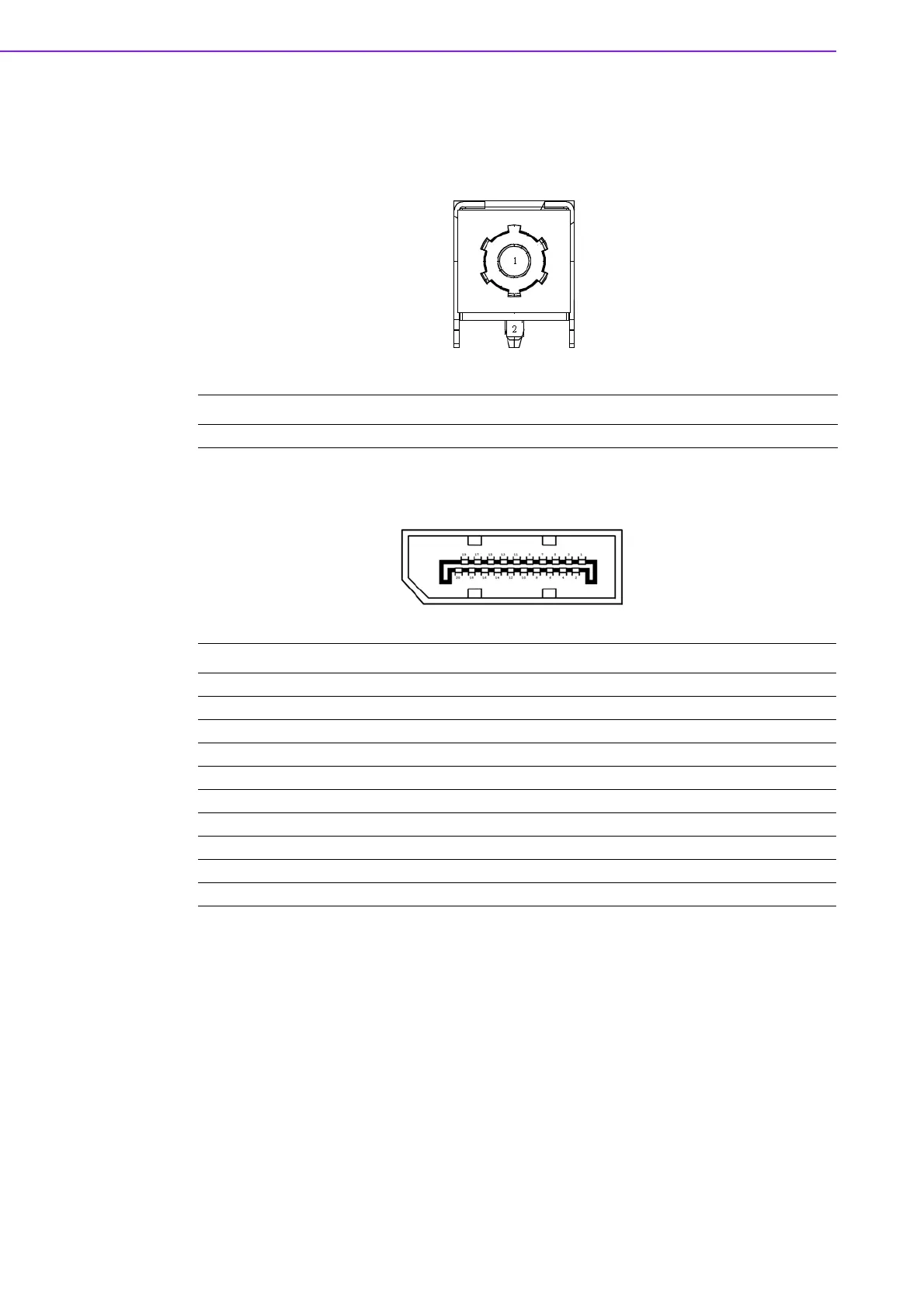

AIMB-6322 User Manual 10
2.3 I/O Connectors
2.3.1 DC-IN Adaptor Connector (DCIN1)
2.3.2 Display Port Connector (DP1)
Pin Signal Pin Signal
1 VCC 2 VCC
Pin Signal Pin Signal
1 ML_LANE0+ 2 GND
3 ML_LANE0- 4 ML_LANE1+
5 GND 6 ML_LANE1-
7 ML_LANE2+ 8 GND
9 ML_LANE2- 10 ML_LANE3+
11 GND 12 ML_LANE3-
13 Config 1 14 GND
15 AUX_CH+ 16 GND
17 AUX_CH- 18 Hot Plug Detect
19 GND 20 +3.3V
