ARK-3532 用户手册 14
2.3.1.3 HDMI 接口
ARK-3532 提供一个集成 19 针 HDMI Type A 插座式 接口，支持高达 4096 x
2160@30Hz 分辨率。

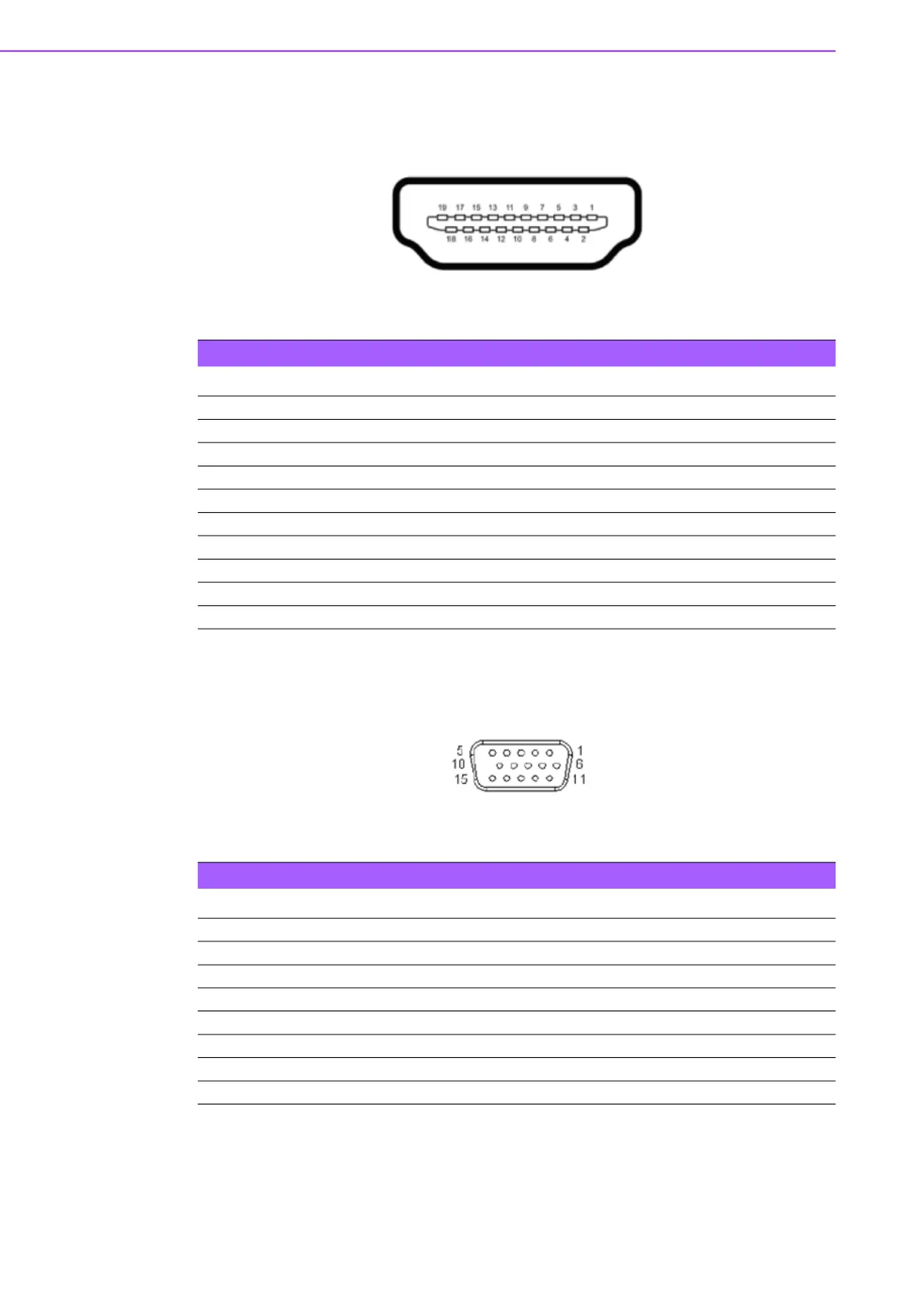

图 2.5：HDMI 插座式接口
2.3.1.4 VGA
ARK-3532 提供一个集成 VGA 15 针母型 VGA 数字视频接口，支持高达 1920 x 1200
@ 60Hz 分辨率。VGA 接口的针脚定义信息，请参考表 2.5。
图 2.6：VGA 接口
表 2.4：HDMI 接口针脚定义
针脚 针脚名 针脚 针脚名
1 TMDS Data 2+ 2 TMDS Data 2 屏蔽
3 TMDS Data 2- 3 TMDS Data 1+
4 TMDS Data 1 屏蔽 6 TMDS Data 1-
7 TMDS Data 0+ 8 TMDS Data 0 屏蔽
9 TMDS Data 0- 10 TMDS clock+
11 TMDS 时针屏蔽 12 TMDS ckock-
13 CEC 14 预留
15 SCL 16 SDA
17 DCC/CEC 接地 18 +5V
19 热插拔测试
表 2.5：VGA 接口针脚定义
针脚 信号名 针脚 信号名
1 红色 2 绿色
3 蓝色 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDAT
13 H-SYNC 14 V-SYNC
15 DCLK
