ARK-3532 用户手册 8
2.1 简介
本章介绍了内部跳线设置和外部接口以及其针脚定义。
2.2 跳线
2.2.1 跳线描述
板卡可以通过设置跳线进行配置。跳线是用来连通电路的金属桥。它包括 2 个金属针
脚和一个跳线帽 （里面是金属夹片，外部是起保护作用的塑料套）。跳线帽可套住针
脚将其连成通路。移走跳线帽则会断开线路。有时，一个跳线具有 3 个针脚，分别为
针 1、2、3。这种情况下，用户可以任意选择连接针脚 1、2 或者针脚 2、3。

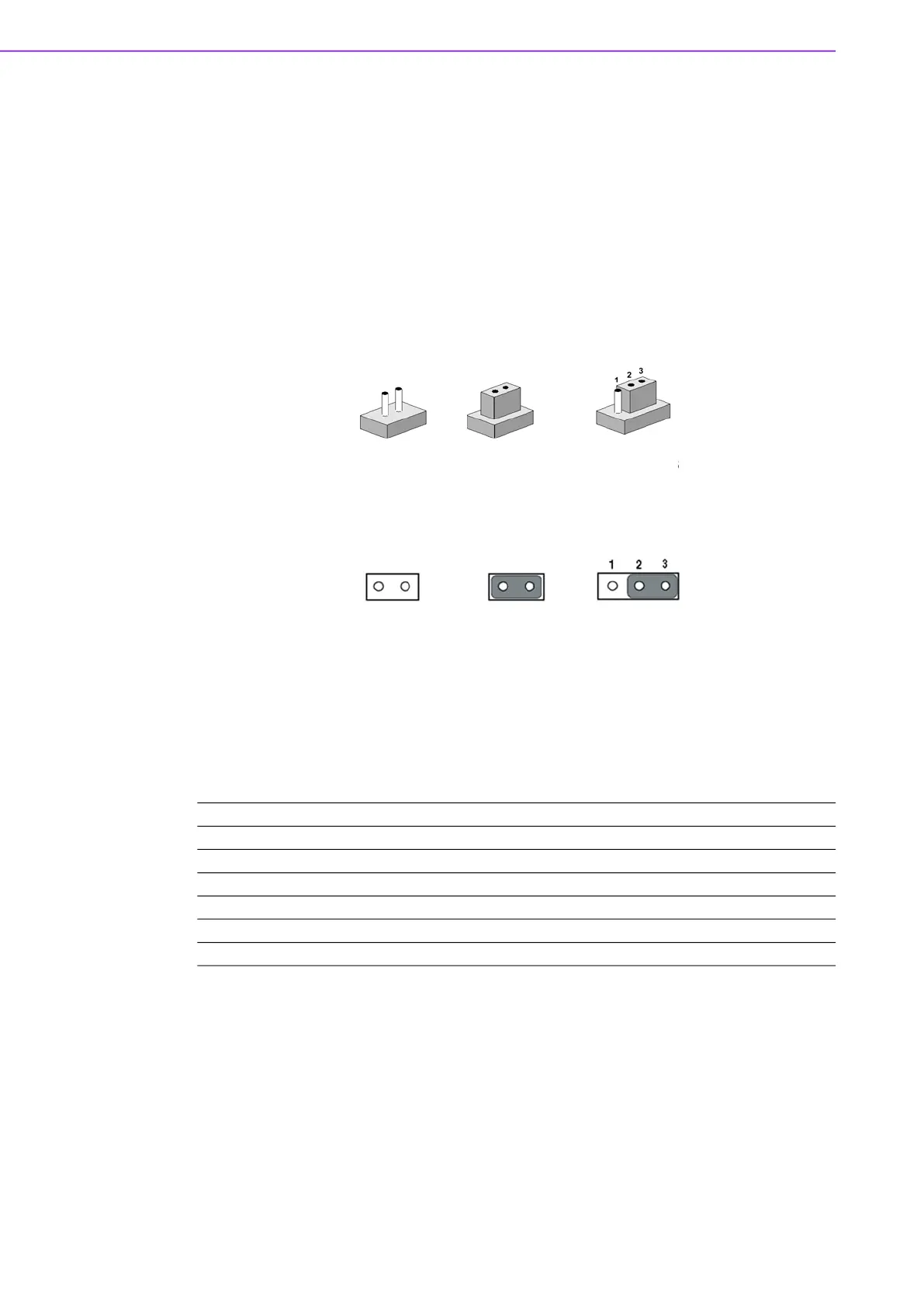

设备的跳线设置如下图所示：
进行跳线设置时，使用针鼻钳可能会有所帮助。若用户对应用的最佳硬件配置产生任
何疑问，请在进行更改前联系当地的分销商或销售代表。通常情况下，用户仅需要一
根标准电缆进行大多数连接。
2.2.2 跳线列表
断开 闭合 闭合 2-3
断开 闭合 闭合 2-3
J1 Auto Power On Setting (MB)
JCMOS1 Clear CMOS (MB)
MPWR_SEL1 MINI PCIE Power Setting (MB)
J_CFG2 PCIE X16 Lane reversal Setting (MB)
J_CFG5 PCIE X16 Bifurcation Setting (MB)
J_CFG6 PCIE X16 Bifurcation Setting (MB)
J1(AMO-I028) COM3 RI power setting (on AMO-I028)
