ARK-3532 用户手册 16

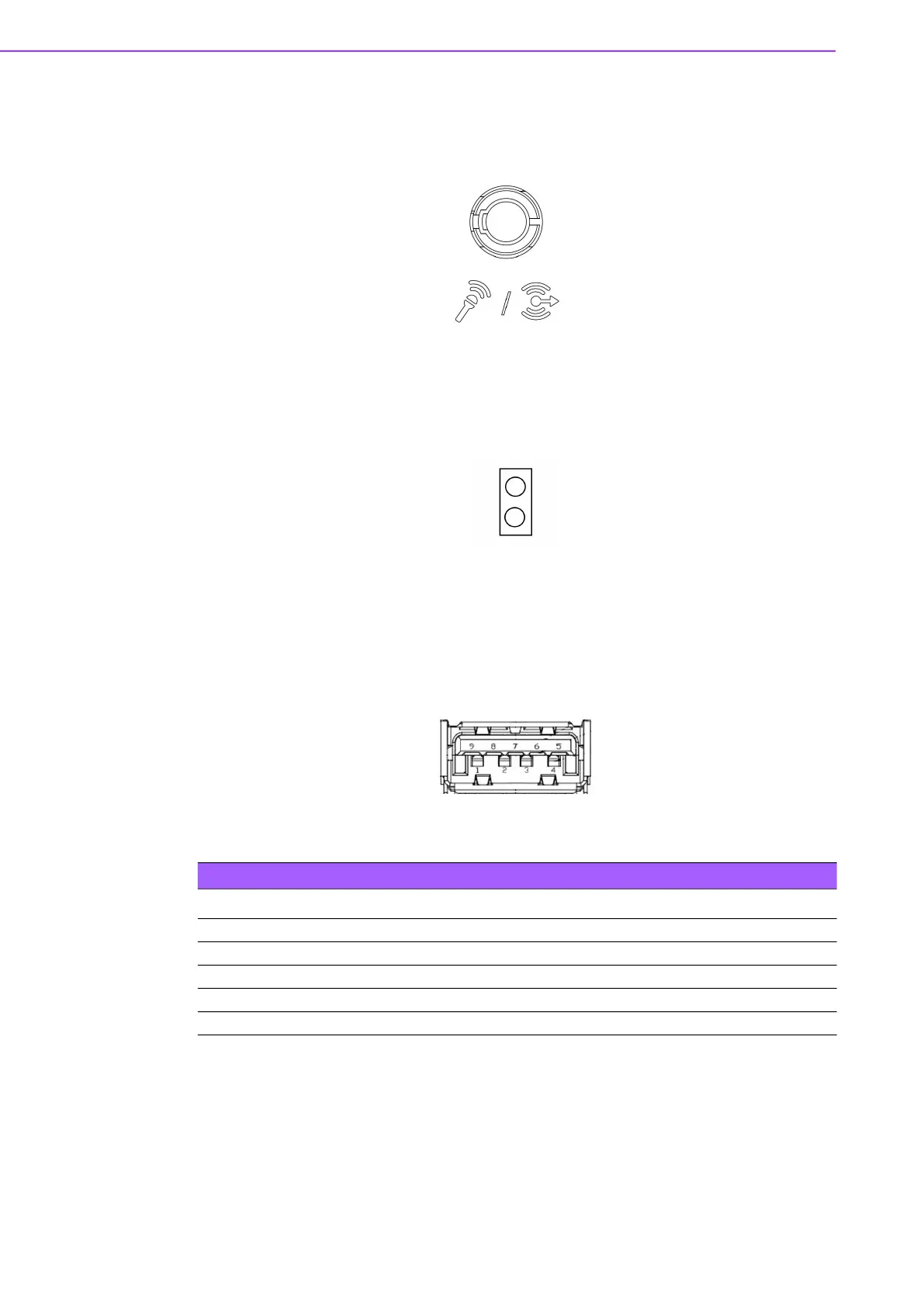

2.3.1.7 音频接口
ARK-3532 提供 1 个立体声音频接口：线路输出或者麦克输入。其音频芯片由 ALC888
控制，并完全符合 Azalea 标准。
图 2.9：音频接口
2.3.1.8 LED 指示灯
ARK-3532 有 4 个 LED 灯在前面板来确认系统状态，HDD 硬盘 LED 灯确认 HDD 状
态。
图 2.10：LED 指示灯
2.3.1.9 USB3.0/3.2 接口
ARK-3532 共有 4 个 USB3.2 接口 (Gen2,10G)，2 个 USB3.2 接口（Gen1, 5G)，2 个
为独立的 USB3.0 （Gen1，5G）接口。USB 接口符合 USB UHCI，Rev. 3.0 标准。USB
接口的针脚定义信息，请参考表 2.7。USB 3.2 针脚接口内保留了传统针脚，也可连
接 USB 2.0 设备。另外，其新针脚可进行 USB 3.2 Gen1/2 连接。
图 2.11：USB3.0/3.2 接口
表 2.7：USB 3.2 Gen1/2 接口针脚定义
针脚 信号名 针脚 信号名
1 +5V 2 USB_data-
3 USB_data+ 4 GND
5 SSRX- 6 SSRX+
7 GND 8 SSTX-
9 SSTX+
