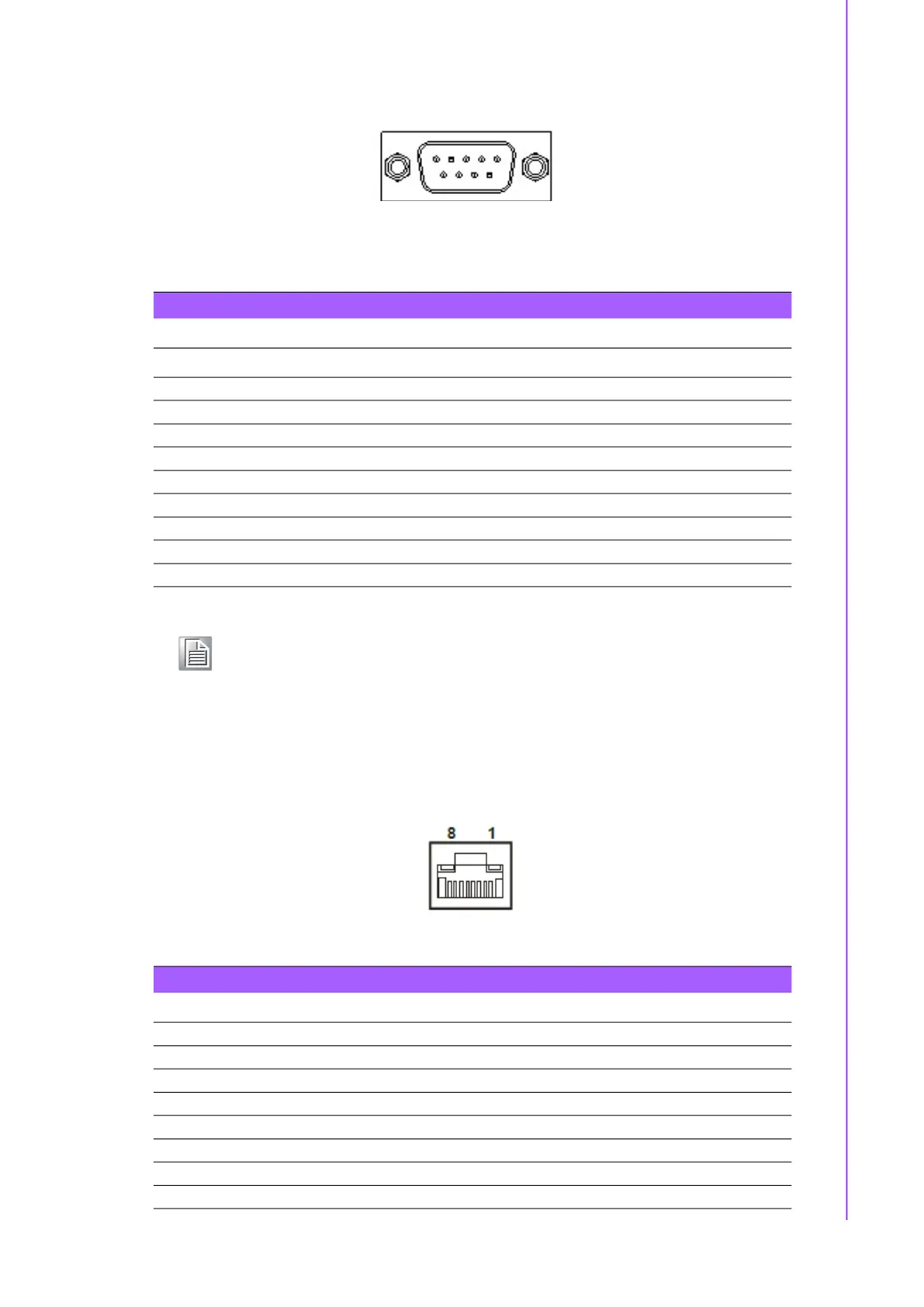

13 ARK-3532 用户手册
2 硬件安装
COM1~COM2
图 2.3：COM 端口
2.3.1.2 以太网端口 (LAN)
ARK-3532 带有最多 4 个完全符合 IEEE 802.3u 10/100/1000 Mbps CSMA/CD 标准的
以太网控制器。以太网端口为标准 RJ-45 插孔，左边双色灯速率，1G 橘灯，100M 是
绿色，前面板带有 LED 指示灯，可显示其传输 / 连接状态 （绿色 LED）和速率 （橘
色 LED）。
图 2.4：以太网端口
表 2.2：COM 端口针脚定义
RS-232
针脚 信号名
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
注！ NC 表示 “ 无连接 ”。
1 2 3 4 5
6 7 8 9
表 2.3：以太网端口针脚定义
针脚 10/100/1000BaseT 信号名
1 TX+
2 TX-
3 RX+-
4 MDI2+
5 MDI2-
6 RX-
7 MDI3+
8 MDI3-
