21 ARK-3520L User Manual
Chapter 2 Hardware Configuration

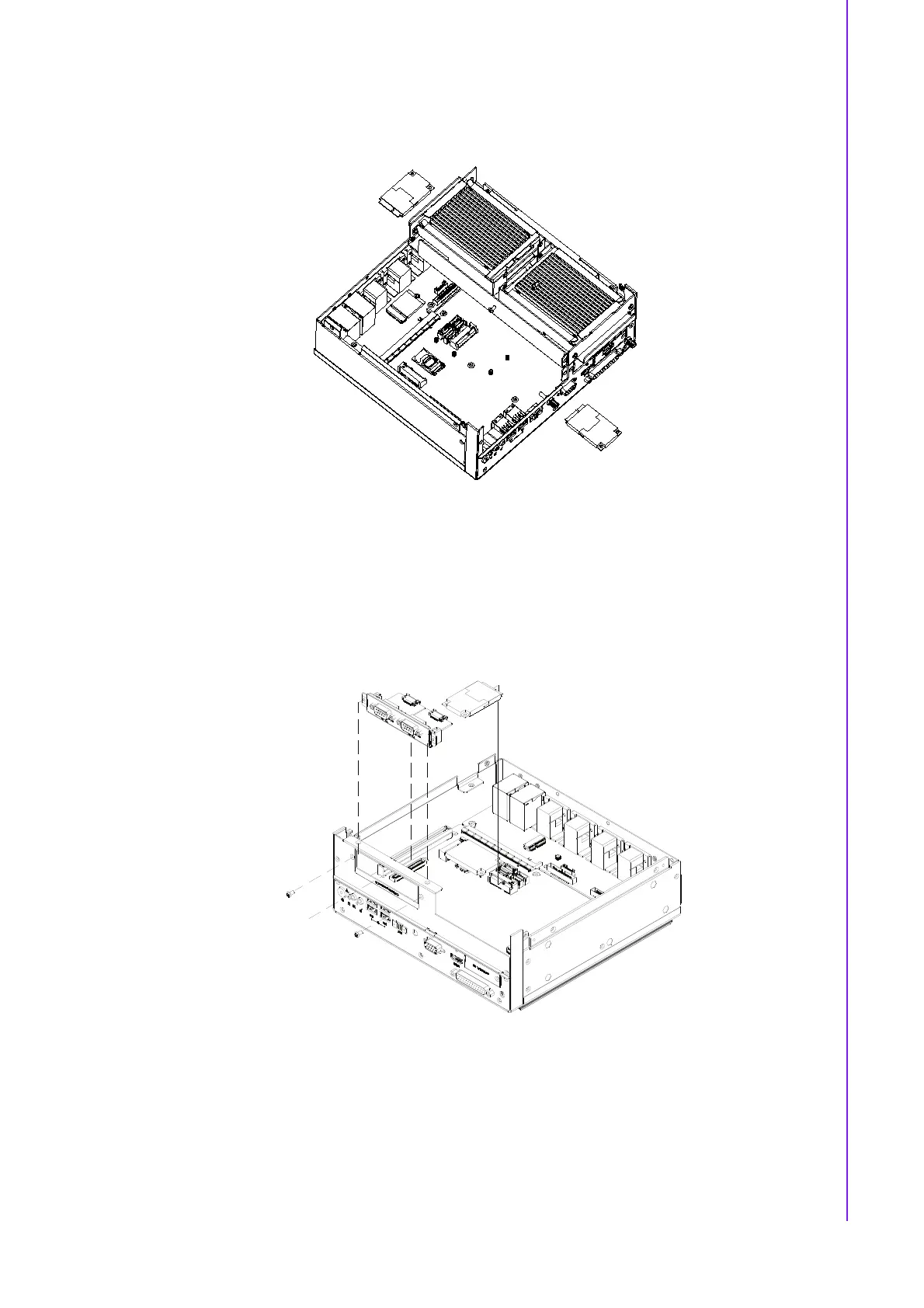

2.4.5 M.2 Module/MiniPCIe Module/Internal SIM Card Slot
Installation
1. Remove the bottom cover (See Chapter 2.4.2).
2. Install miniPCIe/mSATA module (CN16-1) and fasten the two screws on it.
3. Install miniPCIe module (CN17-1) and fasten the two screws on it (This module
is connected with SIM card slot SIM1 in the system).
4. Install M.2 module (NGFF_1) and fasten the one screw on it.
2.4.6 iDoor Installation
1. Remove the bottom cover (See Chapter 2.4.2).
2. Remove the screws on the door.
3. Install iDoor module onto Mini PCIe and iDoor door frame.
4. Screw the two screws.
