13 AMAX-5070 User Manual
Chapter 2 AMAX-5070 Modbus/TCP Coupler with ID Switch
2.5 Application Wiring

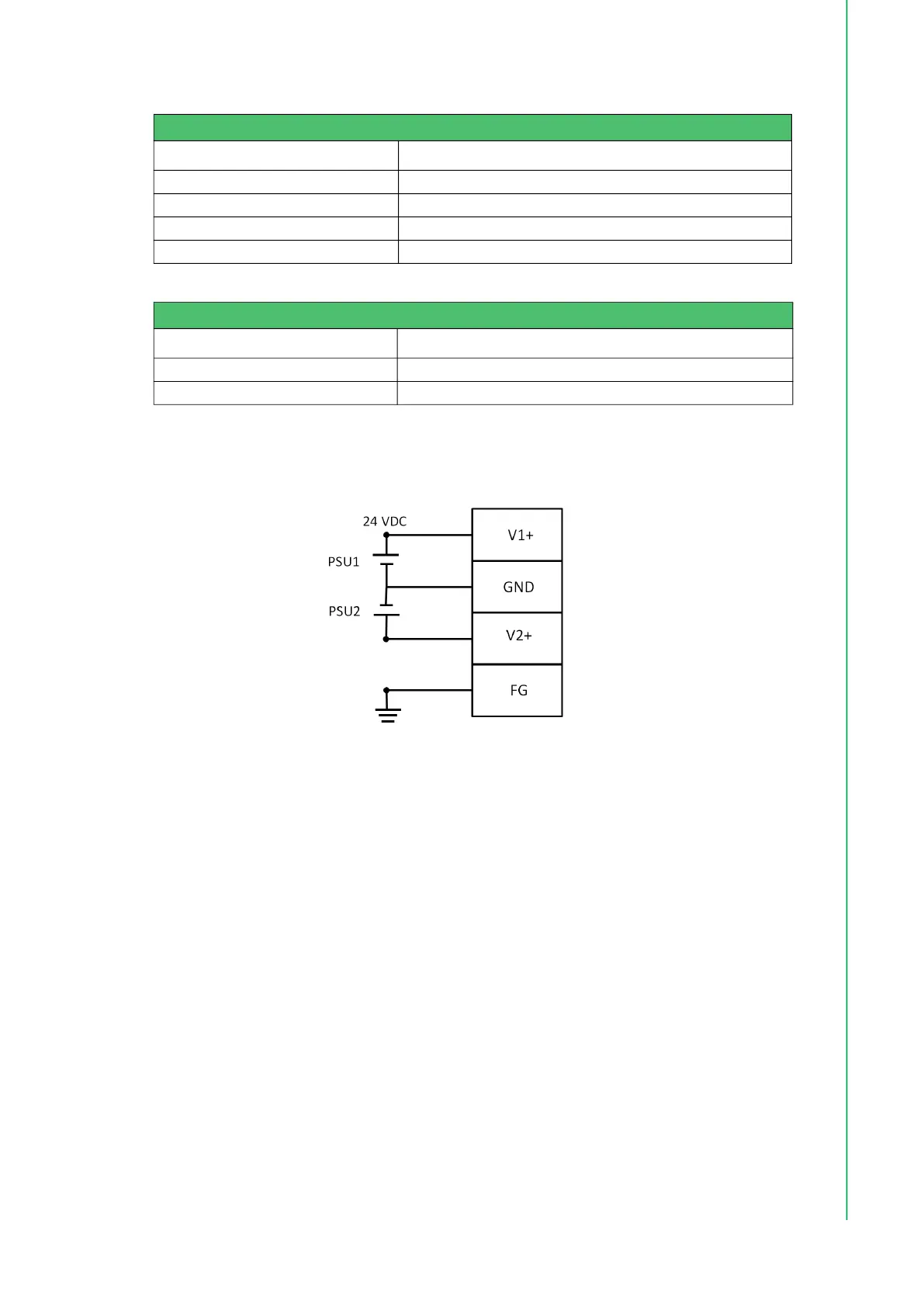

Figure 2.6 Wiring for AMAX-5070 Power Input
Table 2.3: Upper 4-Pin Connector
Pin Number (Top to Bottom) Pin Definition
1 V1+
2 GND
3 V2+
4 FG
Table 2.4: Lower 2 LAN Port
LAN Number (Top to Bottom) Port Definition
1 Modbus/TCP signal input
2 Modbus/TCP signal input or EtherCAT cable redundancy
