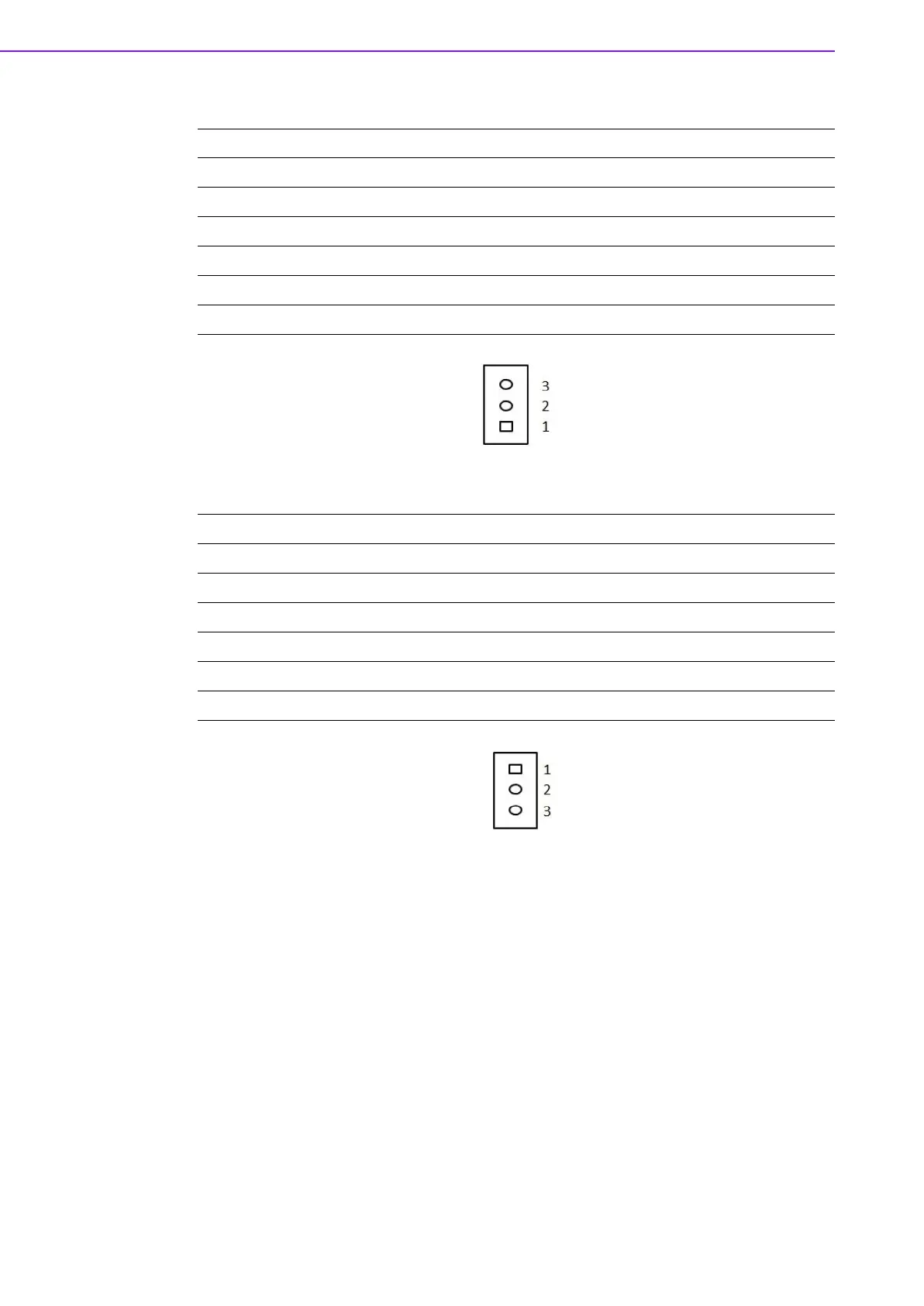

2.2.7.3 M.2 SMBus Enable by NGFF_SMBEN1
AIR-500D User Manual
12
M.2 SMBus Enable Setting
Part Number 1653003101
Foot
Print
HD_3x1P_79_D
Description PIN HEADER 3x1P 2.0mm 180D(M) DIP 2000-13 WS
Setting Function
(1-
2) Disable M.2 SMBus Channel
(2-
3) Enable M.2 SMBus Channel (Default)
2.2.7.4 For 5G Module Power Switch by CN1
Power switch Setting
Part Number 1653003101
Foot
Print
HD_3x1P_79_D
Description PIN HEADER 3x1P 2.0mm 180D (M) DIP 2000-13 WS
Setting Function
(1-
2) Set Vout 3.805V (For 5G module support +3.805V)
(2-
3) Set Vout 3.304V (Default)
