19 AIR-120 User Manual
Chapter 2 Hardware Installation
2.4.9 DP Connector
AIR-120 offers one DP interfaces. The DP link supports resolutions up to 4096 x
2304 @ 60 Hz.

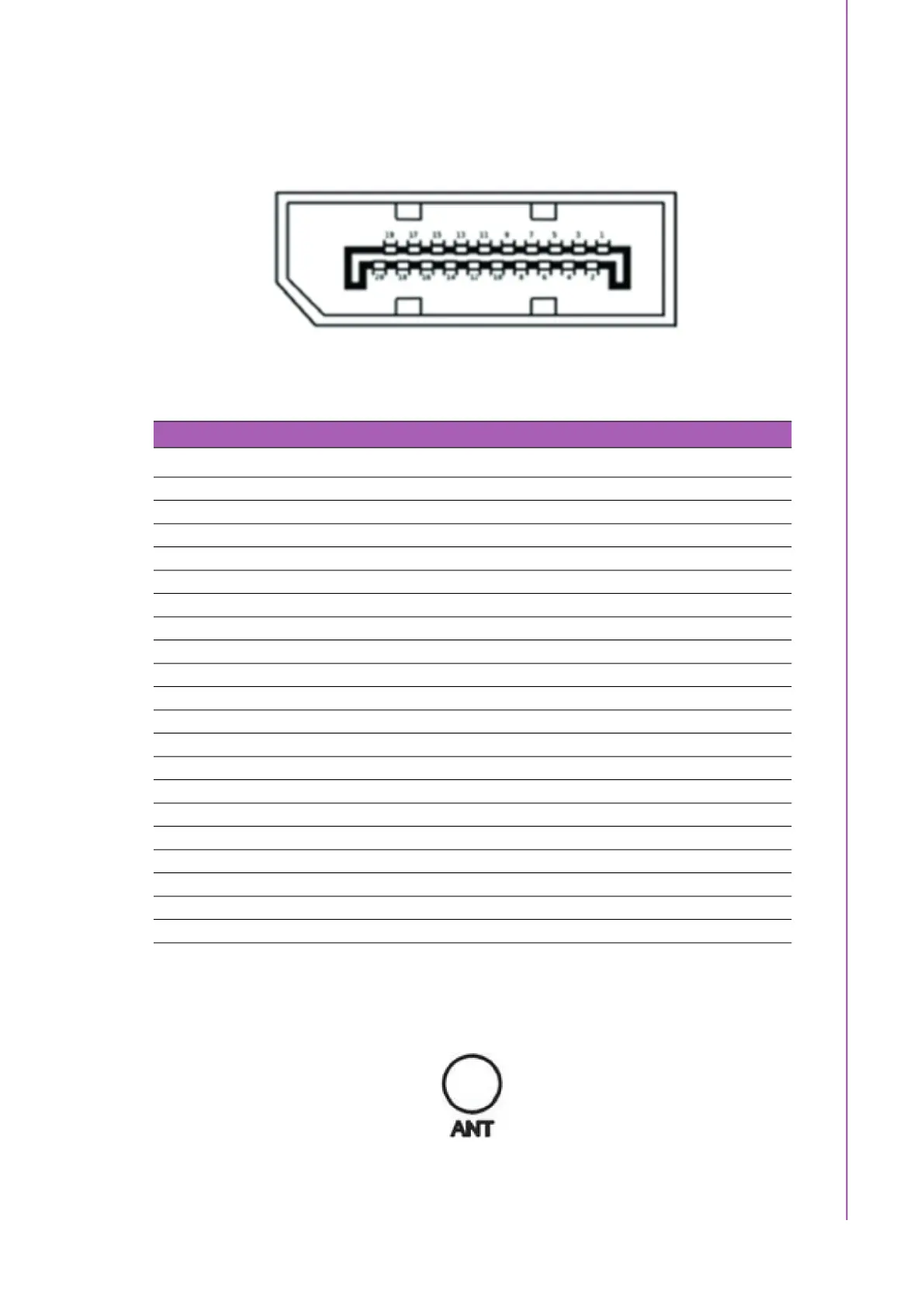

Figure 2.12 DP Connector
2.4.10 Antenna Socket
AIR-120 reserves four antenna sockets for installing wireless/LTE device antennas.
Figure 2.13 Antenna Socket
Table 2.8: DP Connector Pin Definition
Pin Signal Name
1 D0+
2 GND
3 D0-
4 D1+
5 GND
6 D1-
7 D2+
8 GND
9 D2-
10 D3+
11 GND
12 D3-
13 DP_AUX_E#
14 GND
15 AUX+
16 GND
17 AUX-
18 HPD
19 GND
20 +3.3V
