AIR-030 User Manual 16

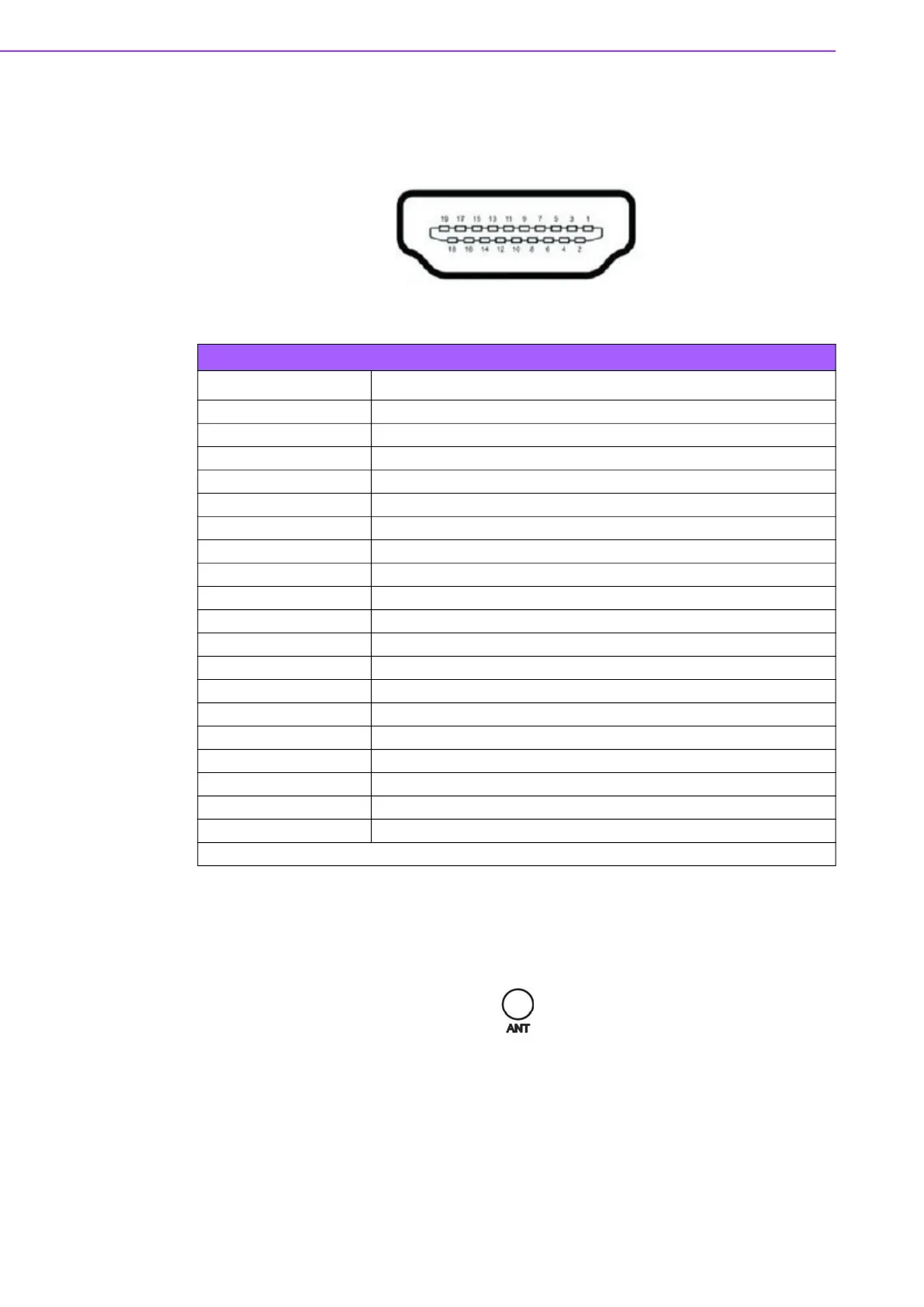

2.4.7 HDMI Connector
AIR-030 offers integrated 19-pin receptacle connector HDMI 2.0 interfaces. The
HDMI link supports resolutions up to 3840 X 2160 @ 60 Hz.
Figure 2.5 HDMI Connector
2.4.8 Antenna Socket
AIR-030 reserves four antenna sockets for installing wireless/LTE device antennas.
Each antenna socket is labeled “ANT” for easy identification.
Figure 2.6 Antenna Socket
Table 2.12: HDMI Connector Pin Definition
Pin Signal Name
1 HDMI_TX2+
2 GND
3 HDMI_TX2-
4 HDMI_TX1+
5 GND
6 HDMI_TX1-
7 HDMI_TX0+
8 GND
9 HDMI_TX0-
10 HDMI_CLK+
11 GND
12 HDMI_CLK-
13 NC
14 NC
15 HDMI_DCLK
16 HDMI_DDAT
17 GND
18 +V5_HDMI-HPD
19 DDP0_HPD
NC represents “No Connection”.
