11 AIMB-588 B1 User Manual
Chapter 1 General Information

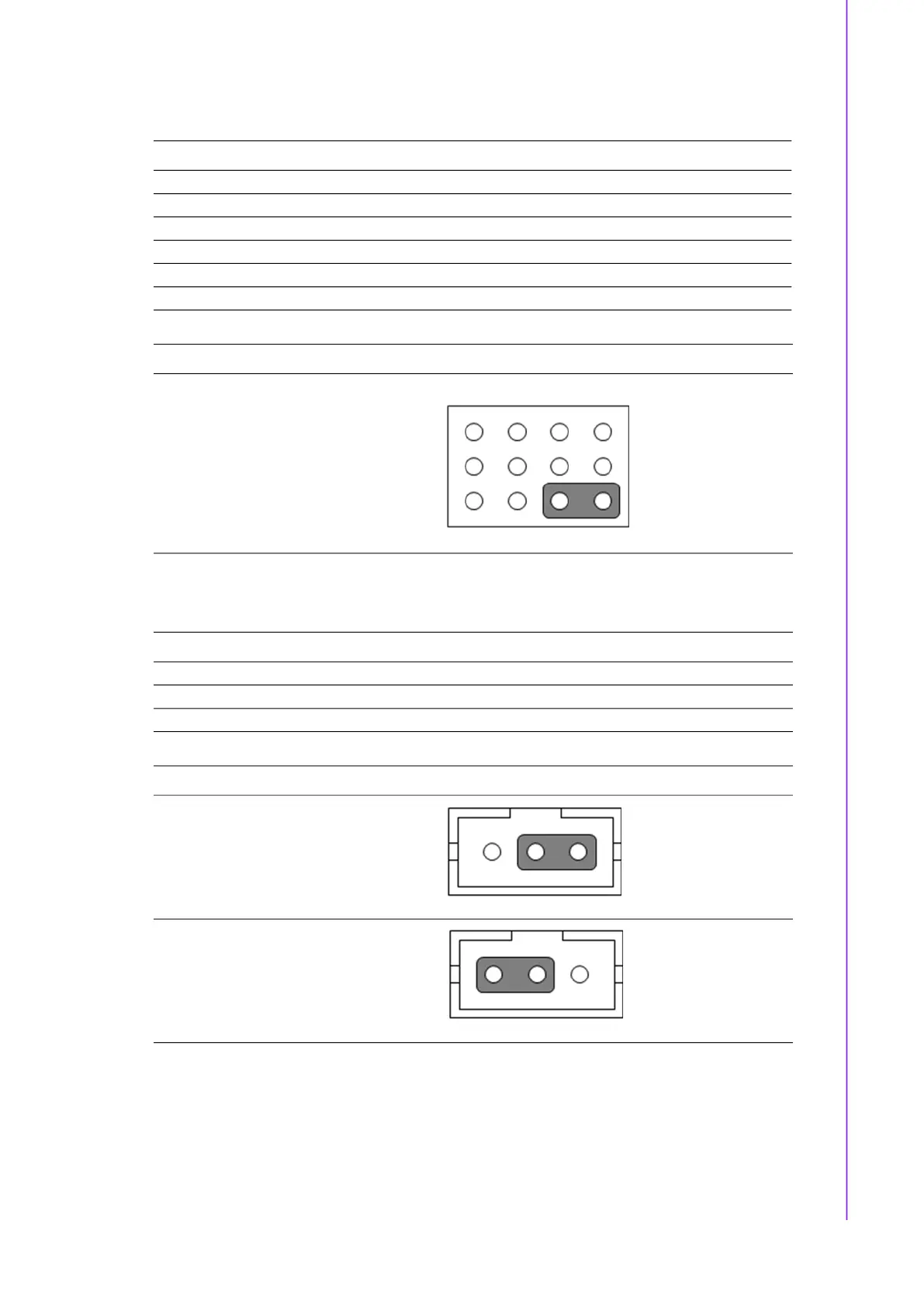

1.8.6 Pwr Switch / HDD LED / SMBUS / Speaker Pin Header (JFP1)
1.8.7 ATX/AT Mode Selection (PSON1)
Pin Signal Pin Definition Pin Signal Pin Definition
1 +V5 2 FP_HDD_LED
3 FP_PANSWIN# 4 FRP_SPK2
5 FP_HDD_LED# 6 GND
7 FRP_SPK3 8 SMBDAT_JFP
9 FP_SYS_RESET# 10 FRP_SPK4
11 SMBCLK_JFP 12 GND
Function Jumper Setting
Internal Buzzer (Default)
3 12
1 7 10
Pin Signal Pin Definition
1 AT selection
2 +VCC
3 ATX selection
Function Jumper Setting
ATX Mode (Default)
1 2 3
AT Mode
1 2 3
