5 AIMB-286EF User Manual
Chapter 1 General Information
1.5 Board Layout: Jumper and Connector
Locations

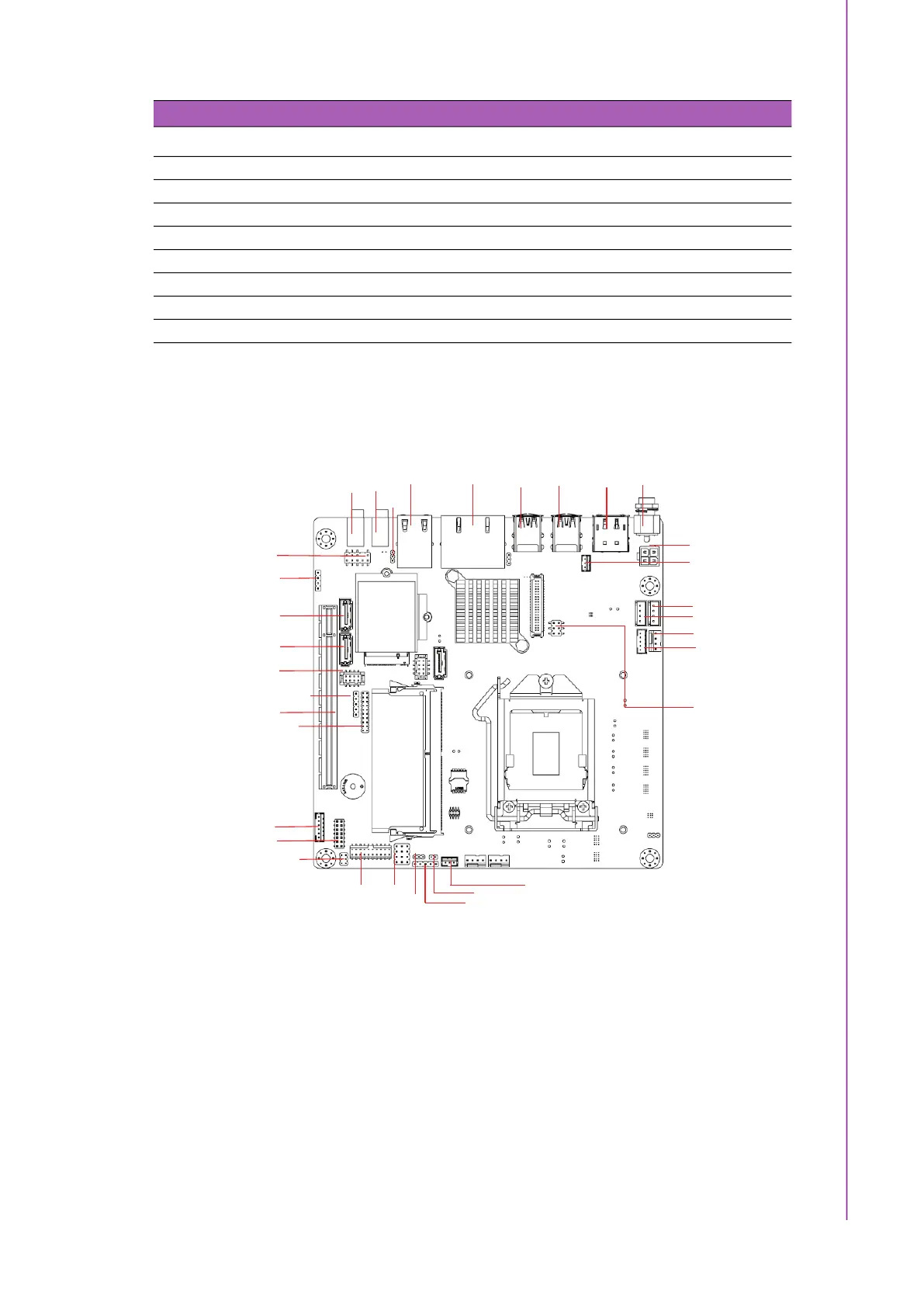

Figure 1.1 Jumper and Connector Locations
Table 1.2: Jumper List
Description Location Name
1 LVDS VESA, JEIDA Format Selection Pin Header JLVDS_VCON1
2 CMOS Clear Jumper JCMOS1
3 Watchdog Timer Output and OBS Beep JWDT1+JOBS1
4 COM1 RI# pin RI#/5V/12V Select JSETCOM1_V1
5 Power Switch/HDD LED/SMBUS/Speaker Pin Header JFP1
6 Case Open Selection Pin Header JCASEOP_SW1
7 ATX/AT Mode Selection PSON1
8 eDP/LVDS Panel Voltage Selection JLVDS1
ATX12V1
ATX_5VSB1
SATA_PWR2
SATA_PWR1
CPUFAN1
INV1
JLVDS1
DCIN1DP1+HDMI1
USB12USB34
LAN1/LAN2LAN3
AUDIO1
AUDIO2
JCMOS1
FPAUD1
SPDIF1
SATA1
SATA3
PCIEX16_1
USB78
USB56
SATA2
GPIO1
JWDT1+
JOBS1
KBMS1
LPC1
COM12
JSETCOM1_V1
JFP1
JCASEOP_SW1
JCASE1
JFP2
SPI1
SPI_CN1
SYSFAN1
SYSFAN2
PSON1
