AIMB-279 B1 User Manual 16

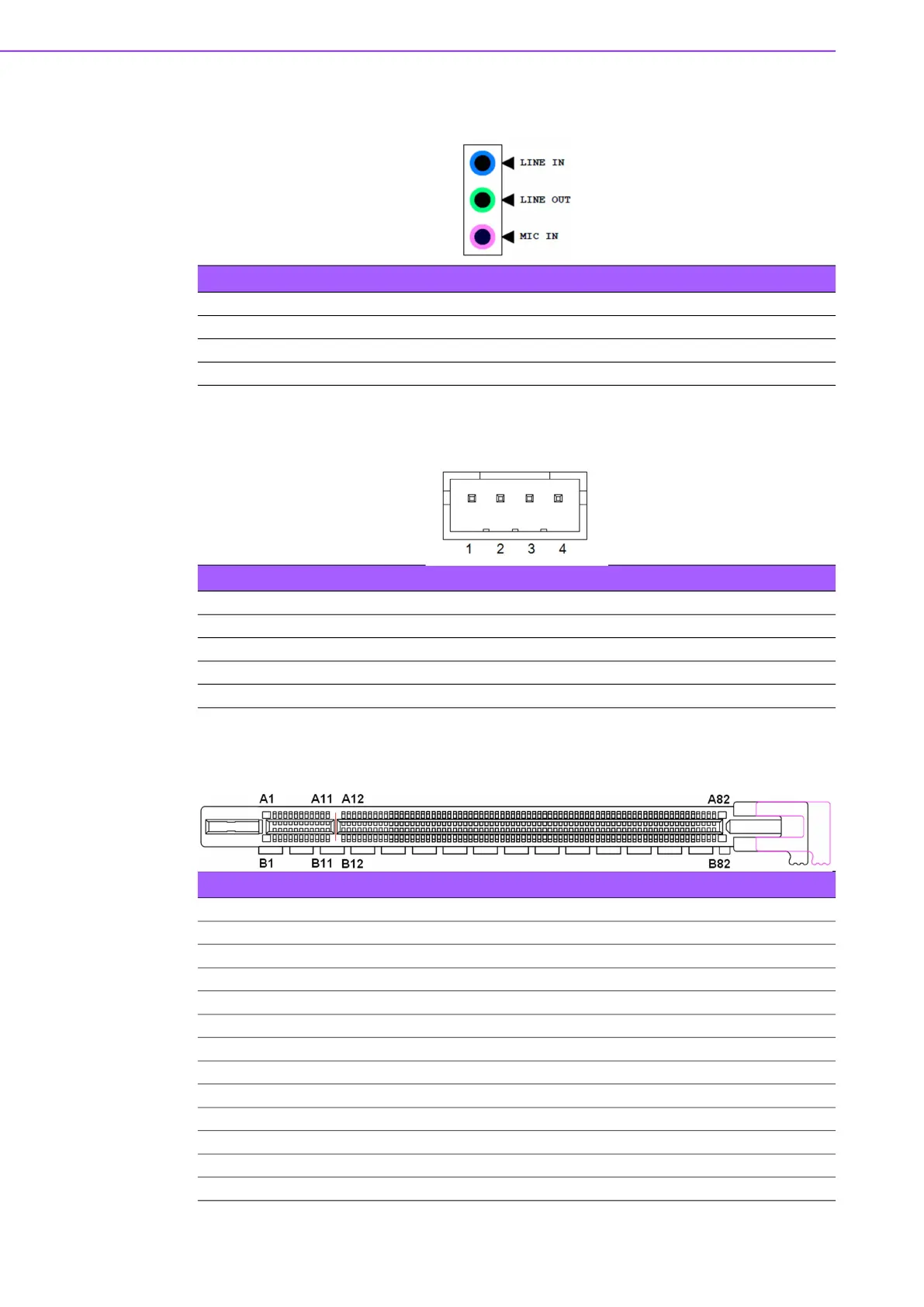

2.8 HD Audio Interface (Analog) (AUDIO1)
2.9 Audio Amplifier Output Pin Header (AMP1)
2.10 PCI-Express x16 Slot (PCIEX16_1)
Table 2.7: HD Audio Interface (Analog) (AUDIO1)
Pin Signal
1 MIC IN
2 LINE OUT
3 LINE IN
Table 2.8: Audio Amplifier Output Pin Header (AMP1)
Pin Signal
1 AMP OUT – R+
2 AMP OUT – R-
3 AMP OUT – L-
4 AMP OUT – L+
Table 2.9: PCI-Express x16 Slot (PCIEX16_1)
Pin Signal Pin Signal
B1 +12V A1 PRSNT1#
B2 +12V A2 +12V
B3 +12V A3 +12V
B4 GND A4 GND
B5 SMB_CLK A5 Reserved
B6 SMB_DATA A6 Reserved
B7 GND A7 Reserved
B8 +3.3V A8 Reserved
B9 Reserved A9 +3.3V
B10 +3.3VAUX A10 +3.3V
B11 WAKE# A11 PWRGD
B12 Reserved A12 GND
