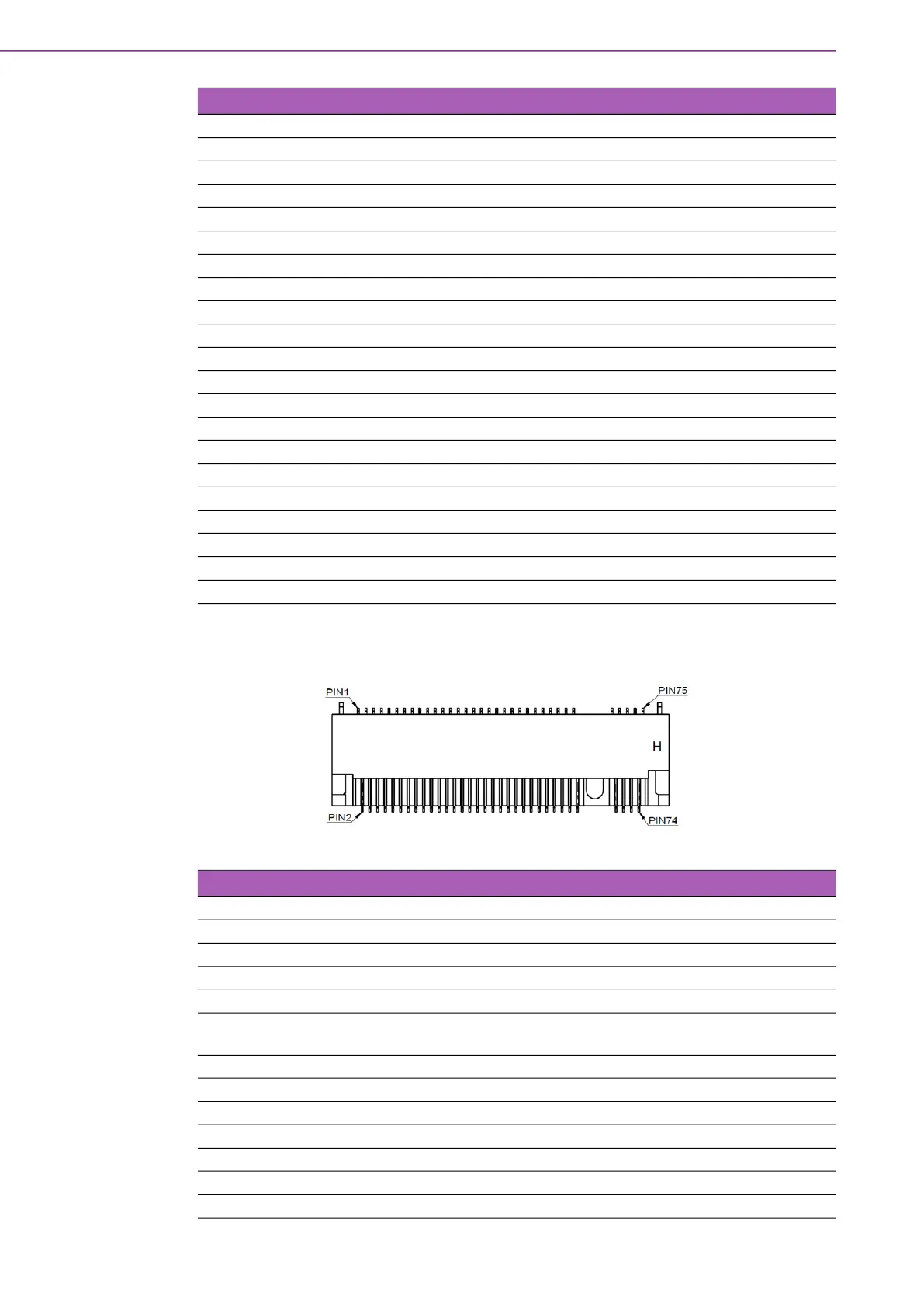

AIMB-2710 User Manual 13
2.2.9 M.2 M-Key Connector (M2_M1)
43 PERn0 44 CNV_GNSS_PA_BLANKING
45 GND 46 CNV_MFUART2_TXD
47 REFCLKp0 48 CNV_MFUART2_RXD
49 REFCLKn0 50 SUSCLK
51 GND 52 WLAN_RST#
53 CLKREQ0# 54 BT_RF_KILL#
55 PEWAKE0# 56 WIFI_RF_KILL#
57 GND 58 NC
59 CNV_WT_D1- 60 NC
47 REFCLKp0 48 CNV_MFUART2_RXD
49 REFCLKn0 50 SUSCLK
51 GND 52 WLAN_RST#
53 CLKREQ0# 54 BT_RF_KILL#
55 PEWAKE0# 56 WIFI_RF_KILL#
57 GND 58 NC
59 CNV_WT_D1- 60 NC
67 CNV_WT_D0+ 68 NC
69 GND 70 NC
71 CNV_WT_CLK- 72 +3.3V
73 CNV_WT_CLK+ 74 +3.3V
75 GND
Table 2.8: M2E1
Table 2.9: M2M1
Pin Signal Pin Signal
1 GND 2 3.3V
3 GND 4 3.3V
5 PERn3 6 N/C
7 PERp3 8 N/C
9 GND 10 DAS/DSS# (I/O)/LED1# (I)(0/
3.3V)
11 PETn3 12 3.3V
13 PETp3 14 3.3V
15 GND 16 3.3V
17 PERn2 18 3.3V
19 PERp2 20 N/C
21 GND 22 N/C
23 PETn2 24 N/C
