Je bekijkt pagina 23 van 96

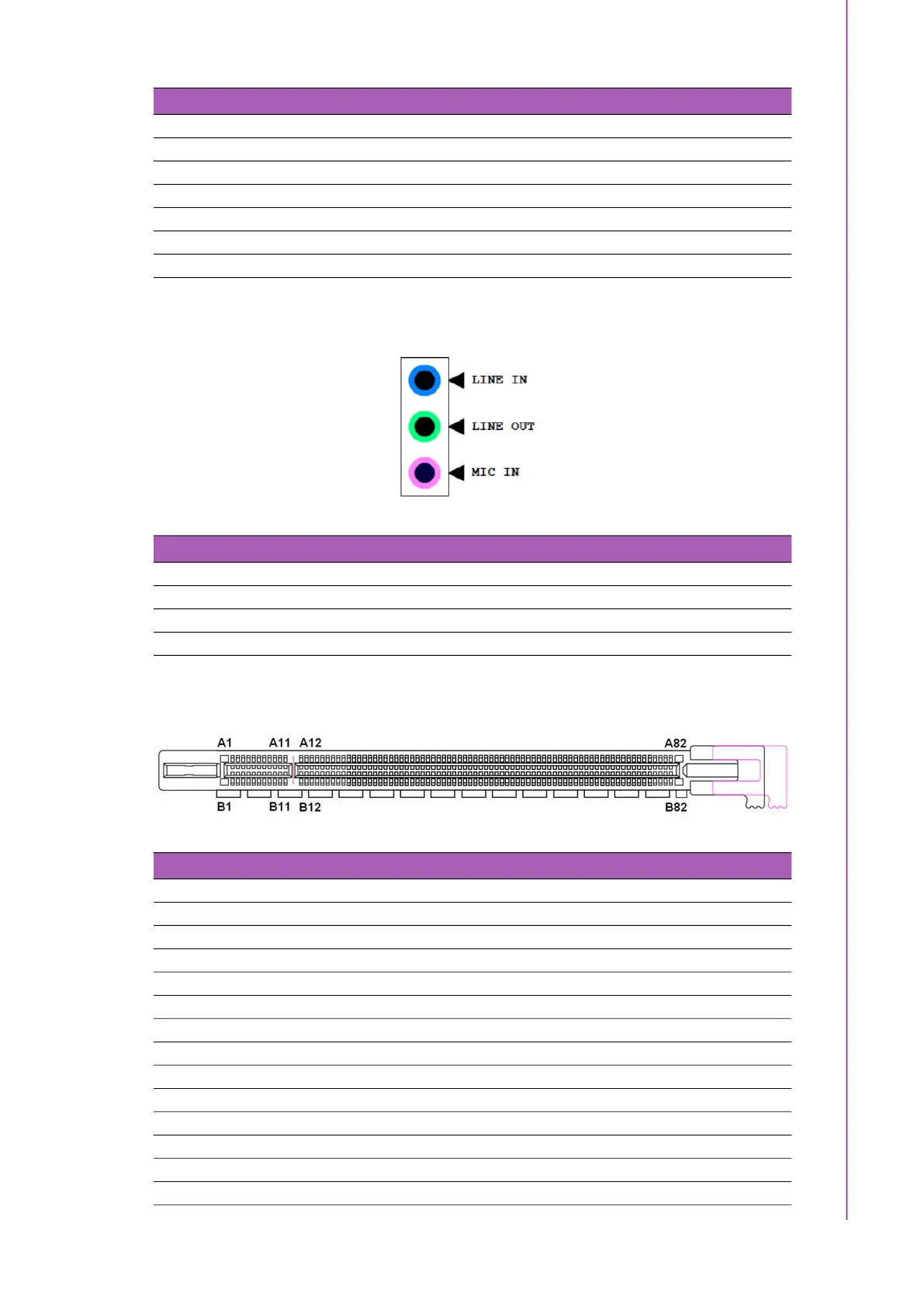

10 AIMB-2710 User Manual
Chapter 2 Pin Assignments
2.2.6 HD Audio Interface (Analog) (AUDIO1)
2.2.7 PCI Express x16 Slot (PCIEX16_1)
U7 GND U16 GND
U8 TX_7- U17 TX_8-
U9 TX_7+ U18 TX_8+
R2 MDI_0+ R6 MDI_2+
R3 MDI_0- R7 MDI_2-
R4 MDI_1+ R8 MDI_3+
R5 MDI_1- R9 MDI_3-
Table 2.5: LAN2_USB78
Table 2.6: AUDIO1
Pin Signal
1 MIC IN
2 LINE OUT
3 LINE IN
Table 2.7: PCIEX16_1
Pin Signal Pin Signal
B1 +12V A1 PRSNT1#
B2 +12V A2 +12V
B3 +12V A3 +12V
B4 GND A4 GND
B5 SMB_CLK A5 Reserved
B6 SMB_DATA A6 Reserved
B7 GND A7 Reserved
B8 +3.3V A8 Reserved
B9 Reserved A9 +3.3V
B10 +3.3VAUX A10 +3.3V
B11 WAKE# A11 PWRGD
B12 Reserved A12 GND
B13 GND A13 REFCLK+
