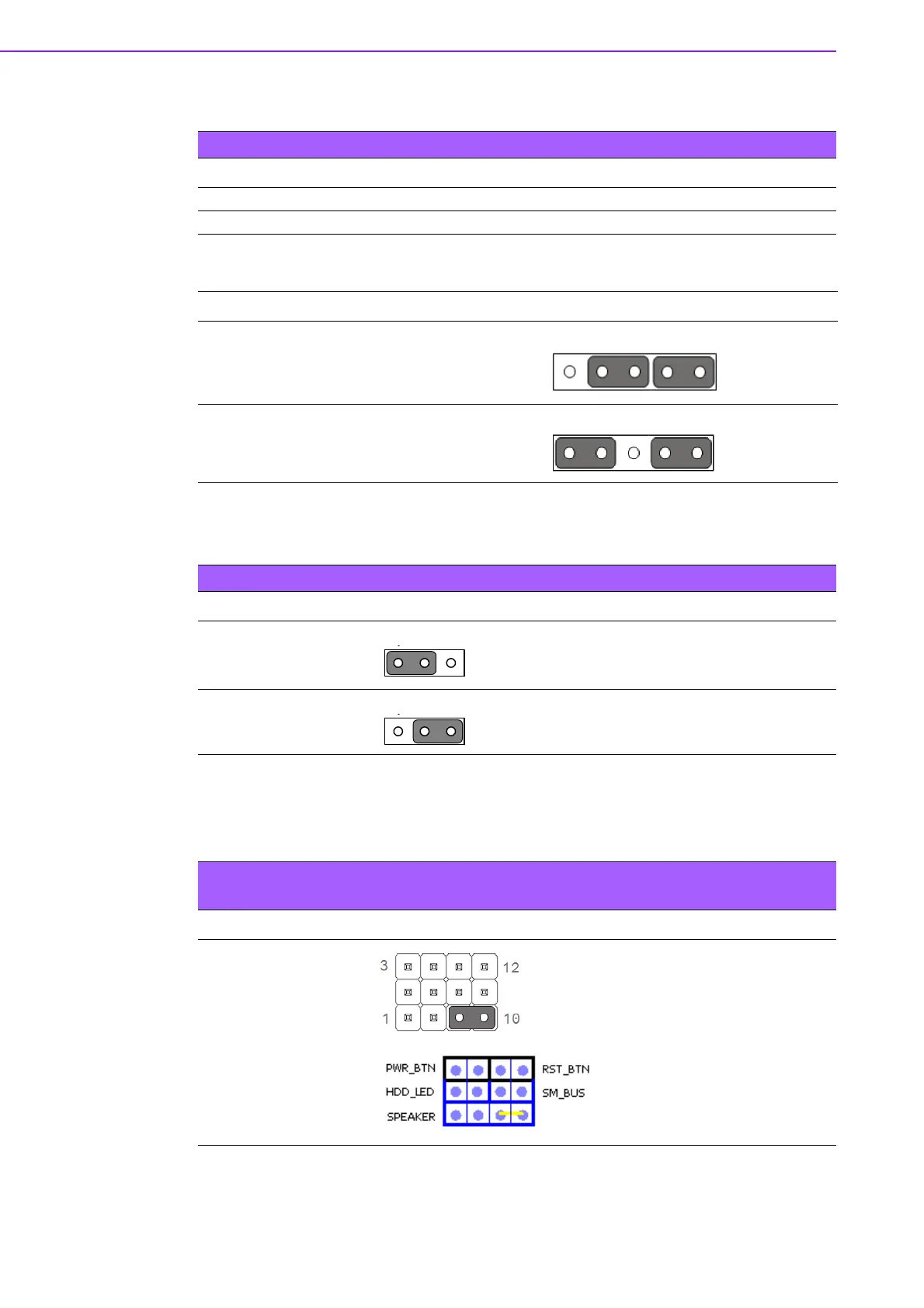

AIMB-215 B1 User Manual 12
1.9.6 JOBS1 + JWDT1: OBS Beep and Watchdog Timer Output
*default
1.9.7 Case Open Pin Header Selection (JCASEOP_SW1)
1.9.8 Power Switch/HDD LED/SMBus/Speaker Pin Header (JFP1 +
JFP2)
Table 1.7: JOBS1 + JWDT1: OBS Beep and Watchdog Timer Output
Closed Pins Result
2-3* Watchdog reset
4-5* OBS alarm
Function Settings
Watchdog Timer Output (2-3) (default)
OBS BEEP (4-5) (default)
1 2 3 4 5
Watchdog Timer disabled (1-2)
OBS BEEP (4-5) (default)
1 2 3 4 5
Table 1.8: Case Open Pin Header Selection (JCASEOP_SW1)
Function Settings
Normal Close (default)
1 2 3
Normal Open
1 2 3
1
1
Table 1.9: Power Switch/HDD LED/SMBus/Speaker Pin Header (JFP1 +
JFP2)
Function Settings
JFP1 (7-10) (default)
1
