19 AIIS-3400/3410 User Manual
Chapter 2 Hardware Installation
2.5 HDD Installation
1. Remove top cover and HDD bracket by unscrewing the 4 screws.
2. Install the 2.5'' SATA HDD with the 4 HDD mounting screws. Make sure the PCB
side of the HDD will be facing the bottom cover.
3. Connect the SATA signal cable and power cable to the HDD.
4. Re-attach the HDD bracket and top cover.
Installation du disque dur
1. Retirez le capot supérieur et le support du disque dur en dévissant les 4 vis.
2. Installez le disque dur SATA 2,5 pouces avec les 4 vis de montage du disque
dur. Assurez-vous que le PCB Le côté du disque dur fera face au capot
inférieur.
3. Connectez le câble de signal SATA et le câble d'alimentation au disque dur.
4. Réinstallez le support du disque dur et le capot supérieur.

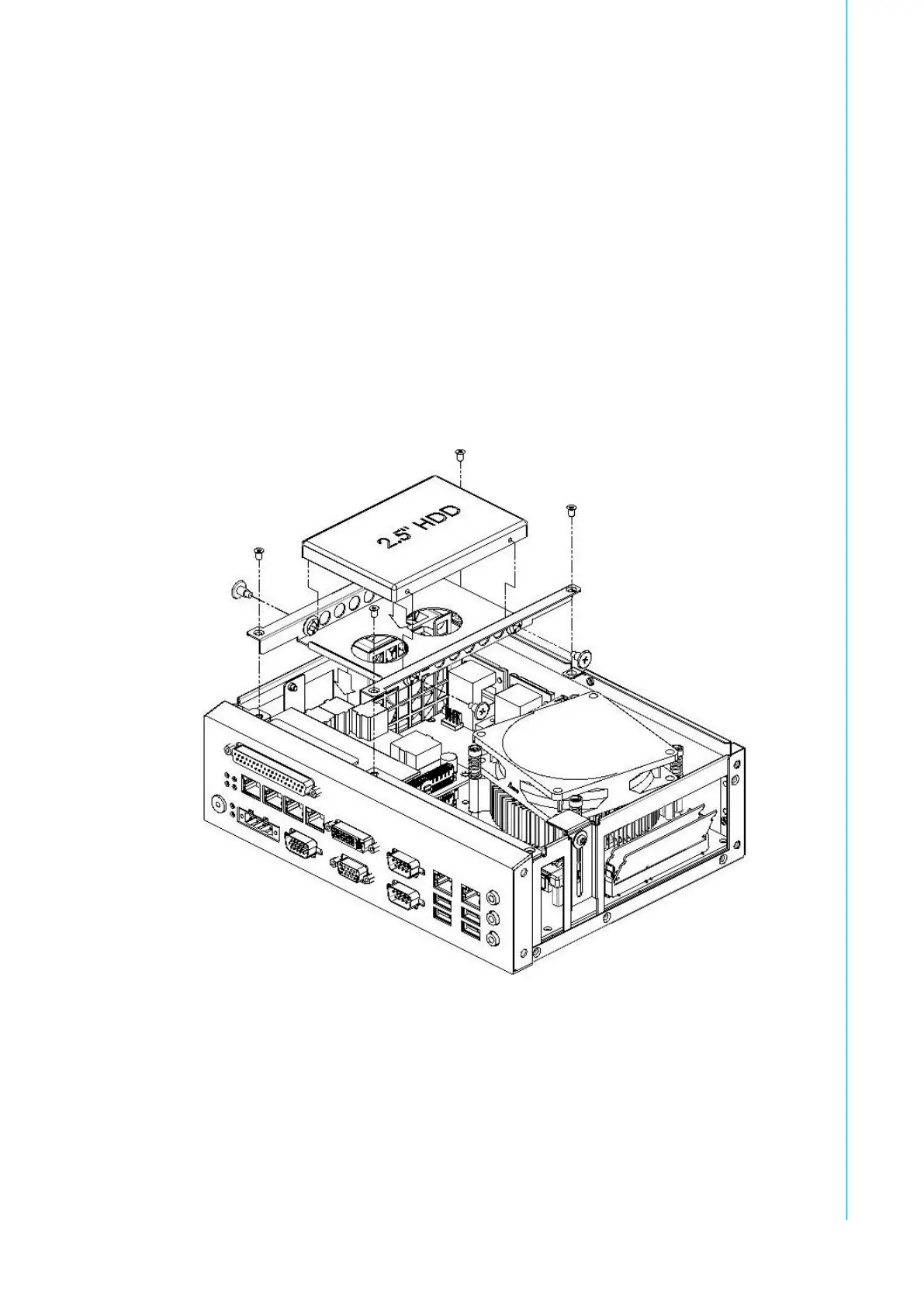

Figure 2.18 HDD Installation
