AFE-R770 User Manual 18
2.3.1.8 LED& Remote Switch Connector
The AFE-R770 provides the remote switch connector for power on/off, power LED,
and SATA LED with an external cable. When WDT is enabled, this pin will go low for
1 second.

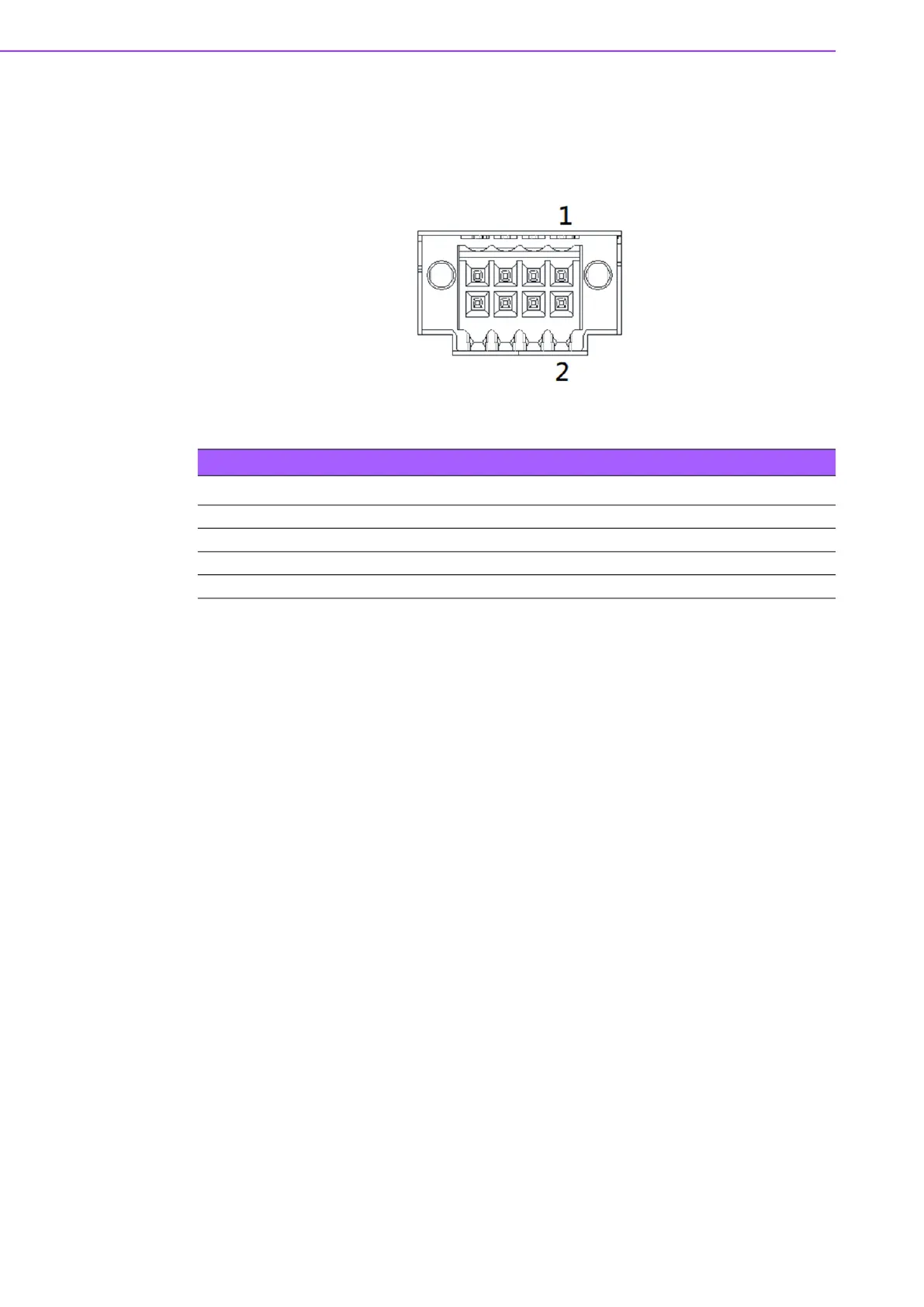

Figure 2.10 LED & Remote Switch Connector
Table 2.13: Remote control Connector Pin Assignment
Pin Signal Name Pin Signal Name
1 Power LED- 2 WDT
3 Power LED+ 4 Power Button
5 SATA LED- 6 GND
7 SATA LED+ 8 Reset Button
