19 AFE-R760 User Manual
Chapter 2 Jumpers and Connectors

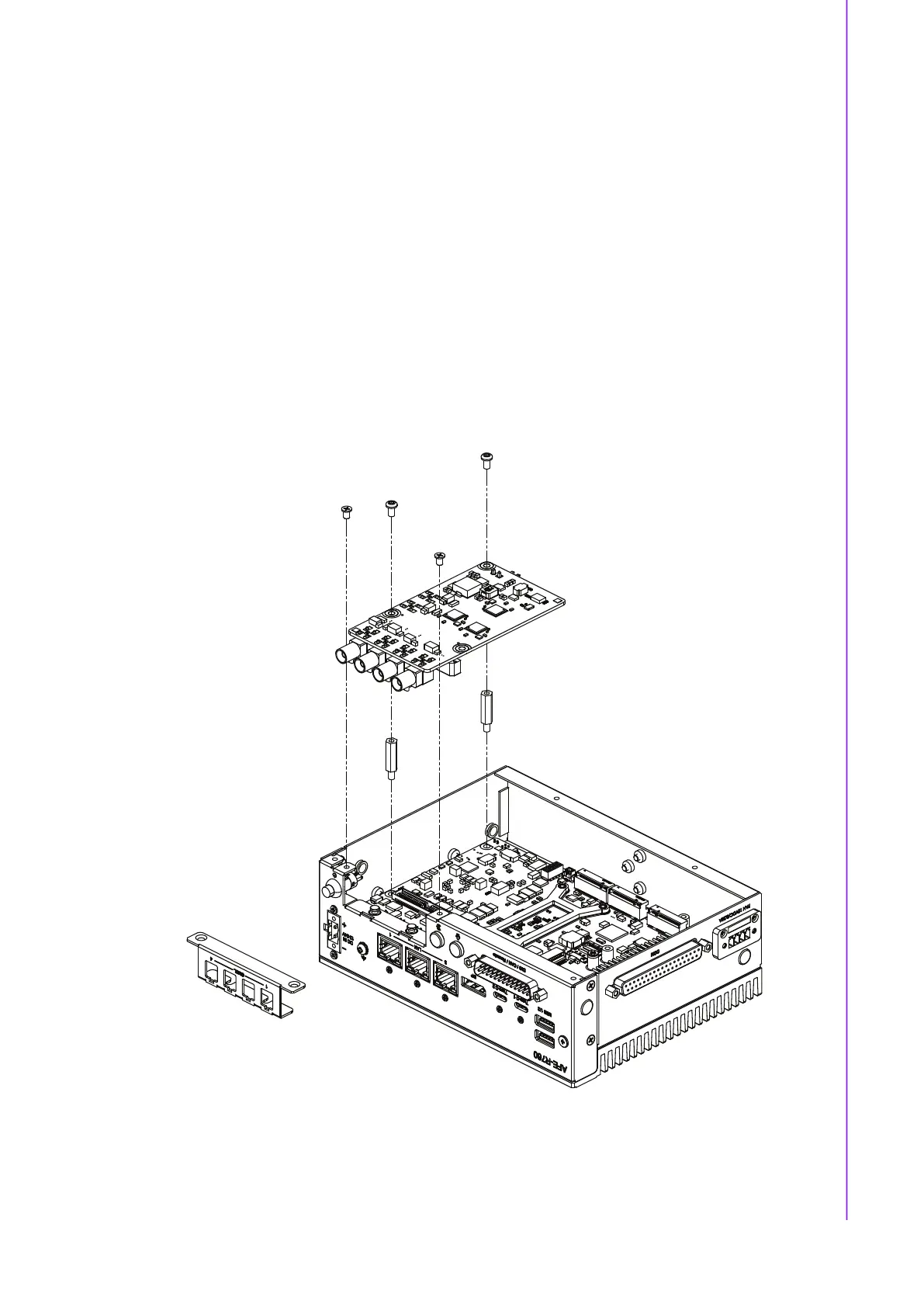

2.4.5 GMSL Board Installation
1. Remove the bottom cover (2.4.3).
2. Remove 2 x M3x5L screws on the I/O bracket.
3. Attach 2 x copper pillars and install the GMSL board via MIOe-GMSL connector.
4. Install the I/O bracket with 2 x M3x5L screws and attach the board with 2 x
M3x5L screws.
5. Replace the bottom cover.
1. Retirez le couvercle inférieur (2.4.3).
2. Retirez les 2 vis M3x5L du support I/O.
3. Fixez les 2 piliers en cuivre et installez la carte GMSL via le connecteur MIOe-
GMSL.
4. Installez le support I/O avec les 2 vis M3x5L et fixez la carte avec les 2 vis
M3x5L.
5. Remettez le couvercle inférieur.
