11 AFE-E630 User Manual
Chapter 2 H/W Installation

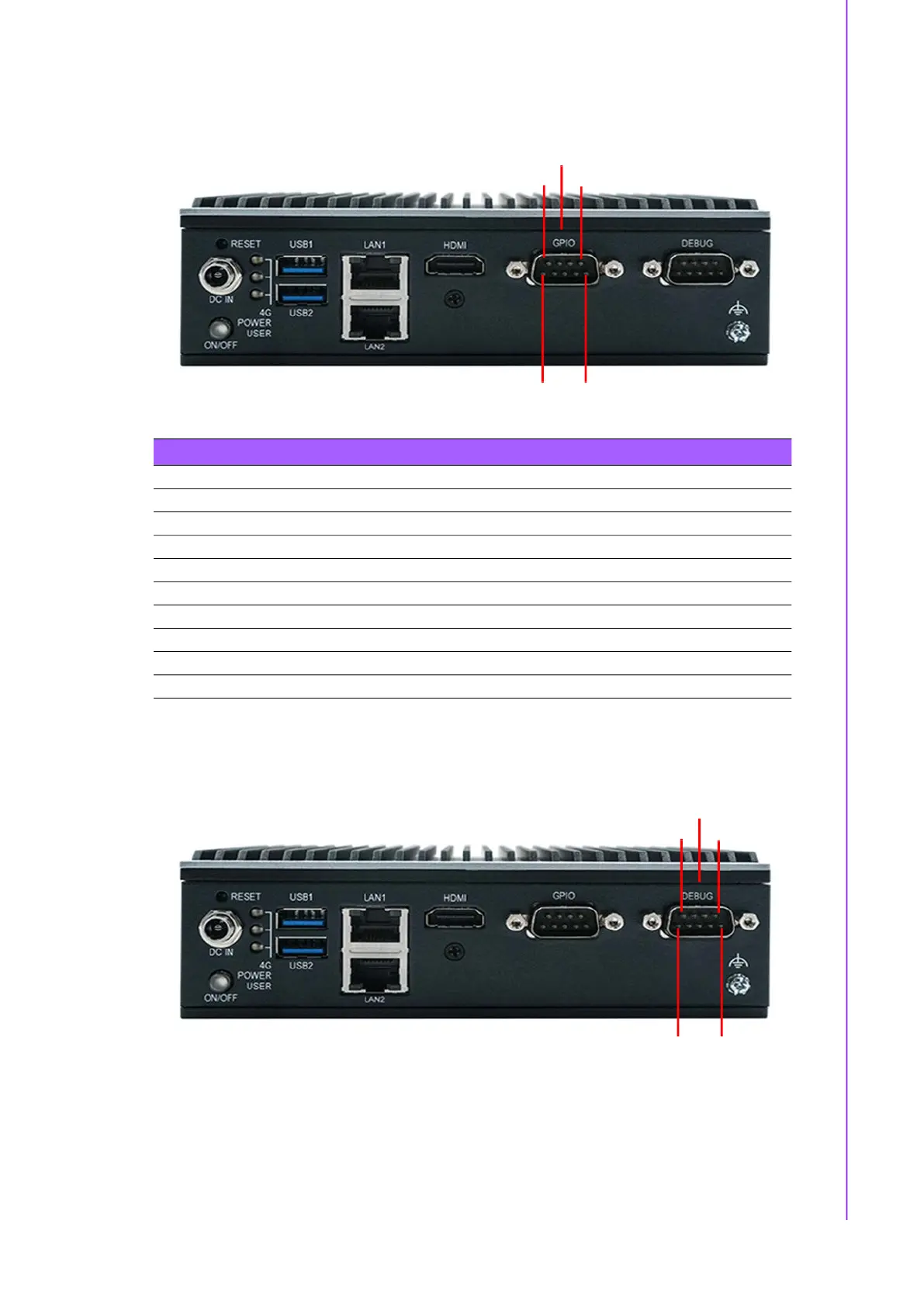

2.9 GPIO
2.10 Debug-COM (RS232)
Table 2.6: GPIO
DB9 PIN Number Signal SW Number Voltage Level
Pin 1 GPIO6 102 3.3V
Pin 2 GPIO4 100 3.3V
Pin 3 GPIO2 98 3.3V
Pin 4 GPIO1 8 3.3V
Pin 5 GND NA GND
Pin 6 GPIO5 101 3.3V
Pin 7 GPIO3 99 3.3V
Pin 8 NC NA NA
Pin 9 +V3.3 NA 3.3V
GPIO
Pin9 Pin6
Pin5 Pin1
DEBUG
Pin9 Pin6
Pin5 Pin1
