17 AFE-E420 User Manual
Chapter 3 Hardware Installation

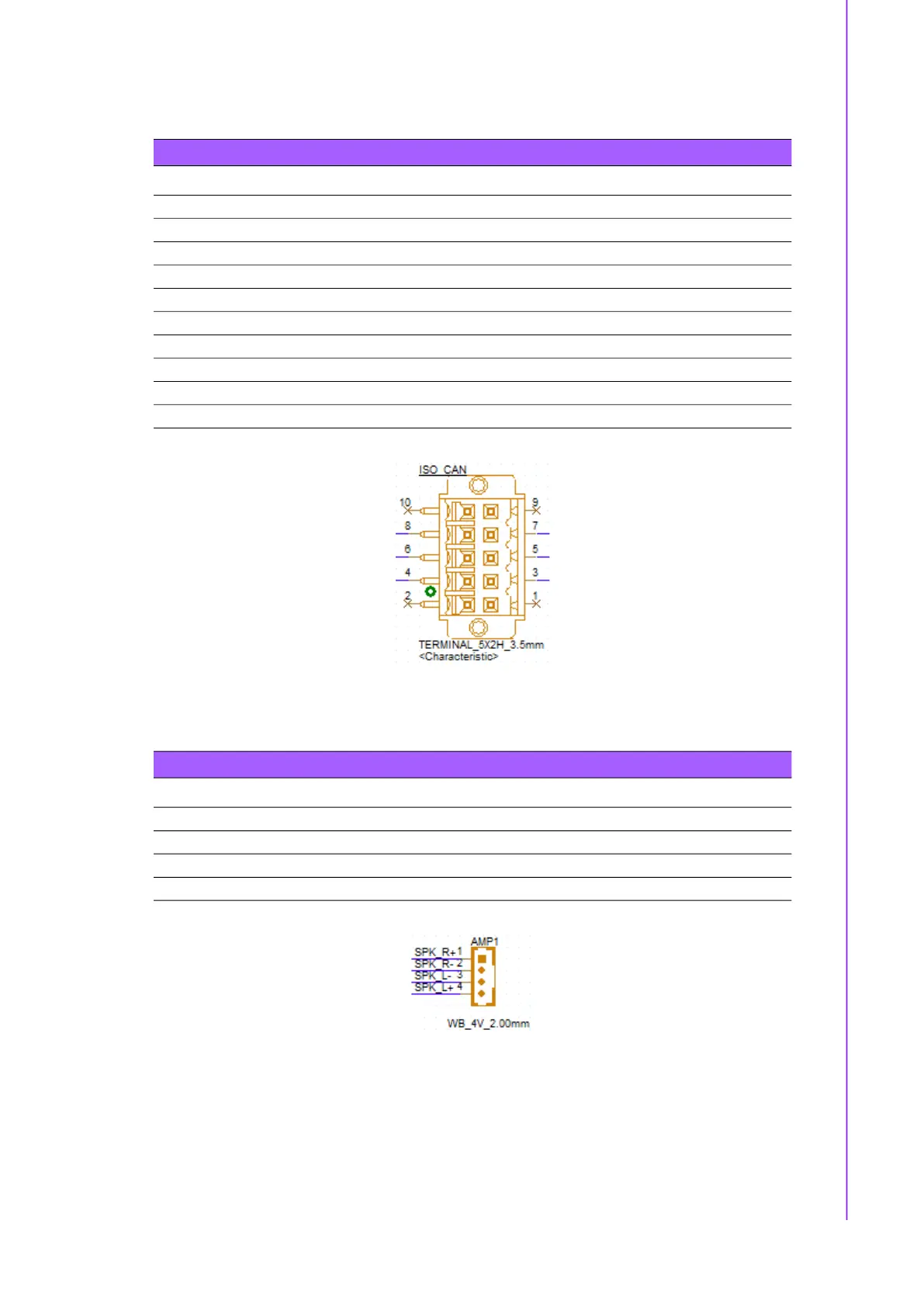

3.5.5 Isolate CAN Connector: ISO_CAN
3.5.6 SPKR Connector: AMP1
Table 3.14: Isolate CAN Connector: ISO_CAN
Pin Signal Pin Definition
1 NC
2 NC
3 GND_CAN
4 GND_CAN
5 CANA_L
6 CANB_L
7 CANA_H
8 CANB_H
9 NC
10 NC
Table 3.15: SPKR Connector: AMP1
Pin Signal Pin Definition
1 SPK_R+
2 SPK_R-
3 SPK_L-
4 SPK_L+
