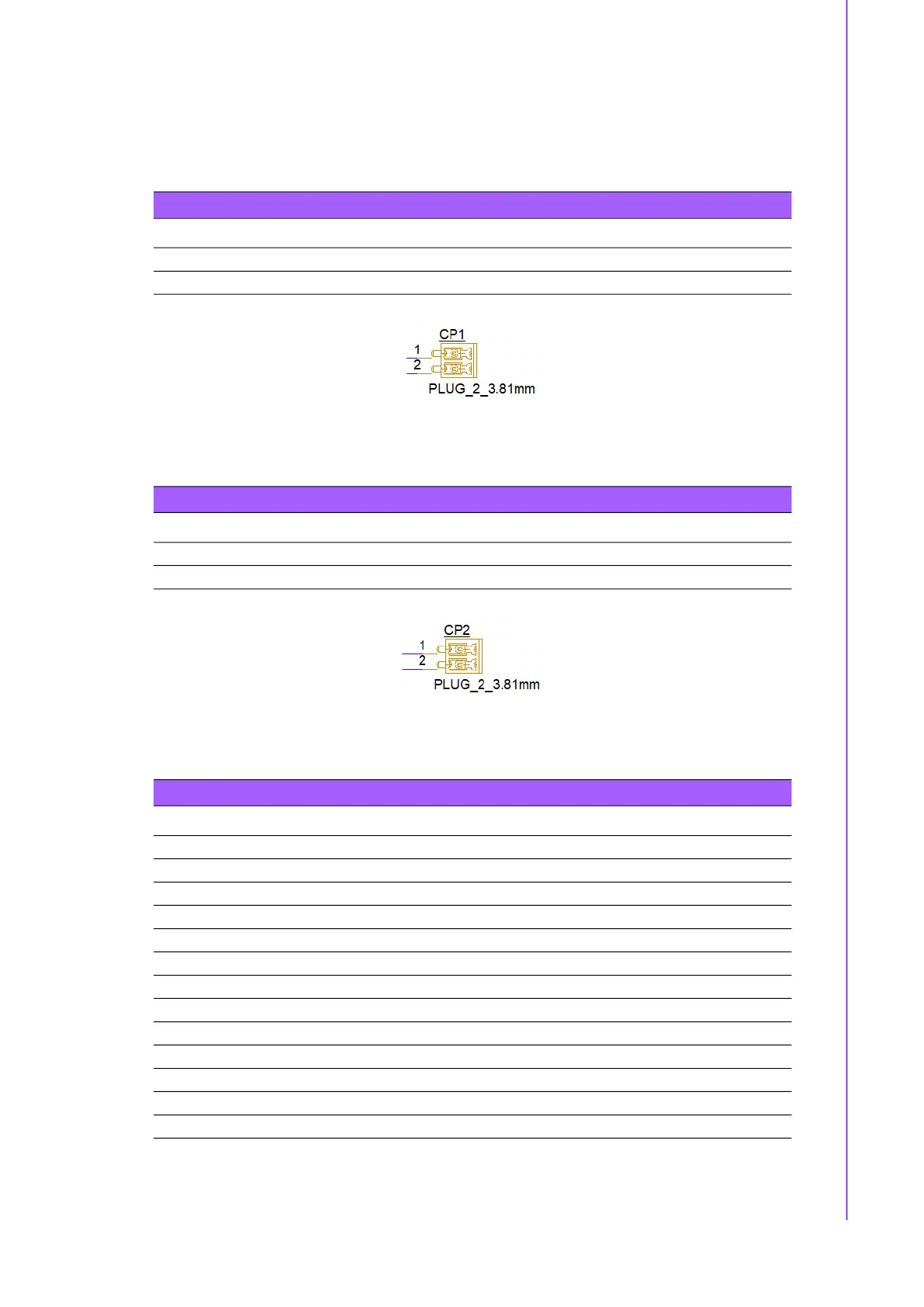

15 AFE-E420 User Manual
Chapter 3 Hardware Installation
3.5 Connectors (Internal)
3.5.1 Control Pilot 1: CP1
3.5.2 Control Pilot 2: CP2
3.5.3 RTD Internal Connector: CN16
Table 3.10: Control Pilot 1: CP1
Pin Signal Pin Definition
1 PILOT_OUT_1
2 PLC_CE_1
Table 3.11: Control Pilot 2: CP2
Pin Signal Pin Definition
1 PILOT_OUT_2
2 PLC_CE_2
Table 3.12: RTD Internal Connector: CN16
Pin Signal Pin Definition
1 RTD1_PL1
2 RTD1_PL2
3 RTD12_RL3
4 RTD2_PL1
5 RTD2_PL2
6 RTD12_RL3
7 RTD3_PL1
8 RTD3_PL2
9 RTD34_RL3
10 RTD4_PL1
11 RTD4_PL2
12 RTD34_RL3
13 NC
