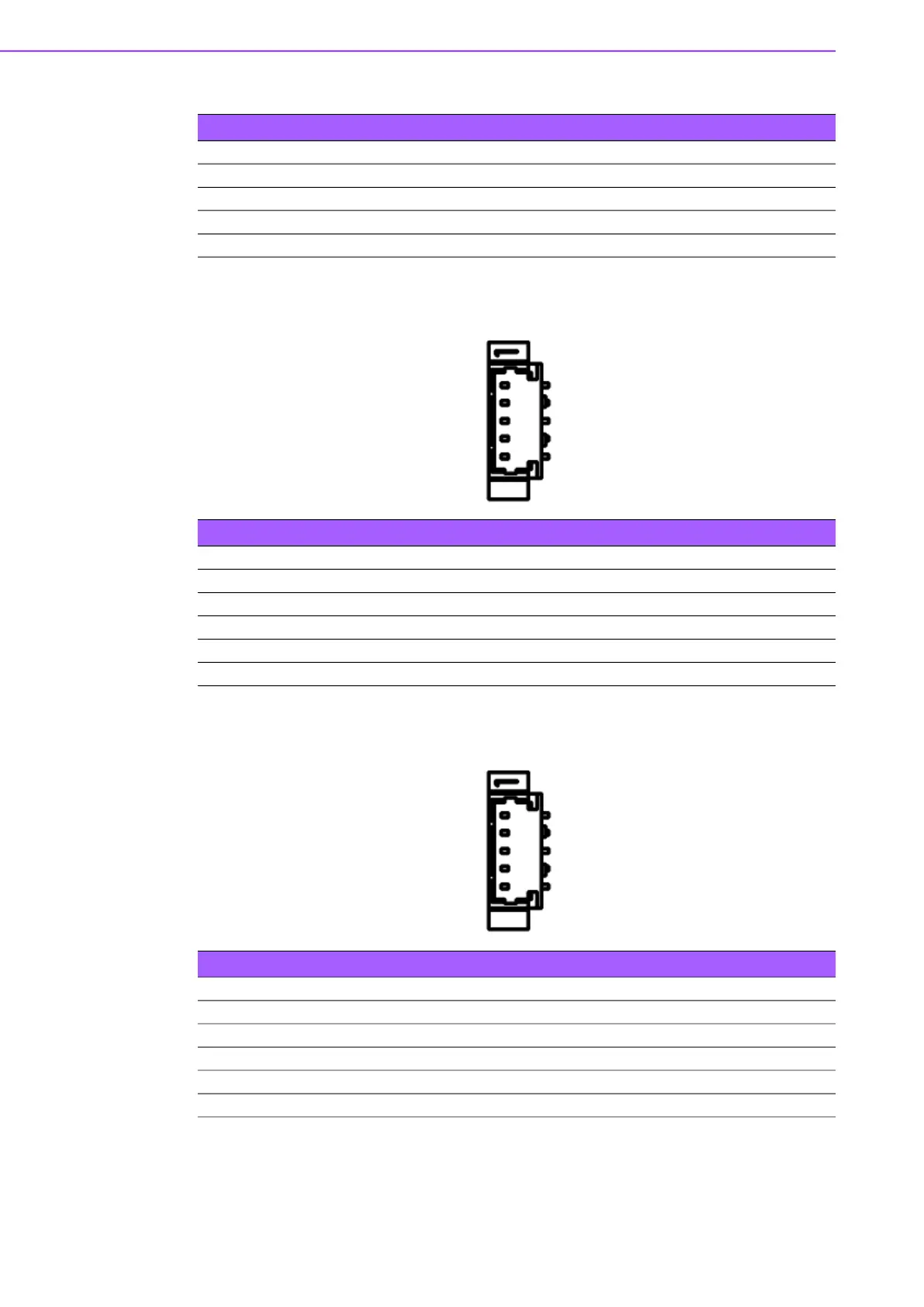

AFE-E350 User Manual 16
3.4.3 COM-Port Internal Connector 3: COM3
3.4.4 COM-Port Internal Connector 4: COM4
Table 3.2: Smart Fan Internal Connector: FAN1
Pin Signal Pin Definition
1 GND
2 +V12
3 FAN_SPEED
4 FAN_V5_PWM
Table 3.3: COM-Port Internal Connector 3: COM3
Pin Signal Pin Definition
1 COM3_RS232-TXD_RS422-RX+
2 COM3_RS232-RTS#_RS422-RX-
3 COM3_RS232-RXD_RS422-TX+_RS485-DAT+
4 COM3_RS232-CTS#_RS422-TX-_RS485-DAT-
5 GND
Table 3.4: COM-Port Internal Connector 4: COM4
Pin Signal Pin Definition
1 COM4_RS232-TXD_RS422-RX+
2 COM4_RS232-RTS#_RS422-RX-
3 COM4_RS232-RXD_RS422-TX+_RS485-DAT+
4 COM4_RS232-CTS#_RS422-TX-_RS485-DAT-
5 GND
