ACP-4000/IPC-610 User Manual/ 用户手册 26

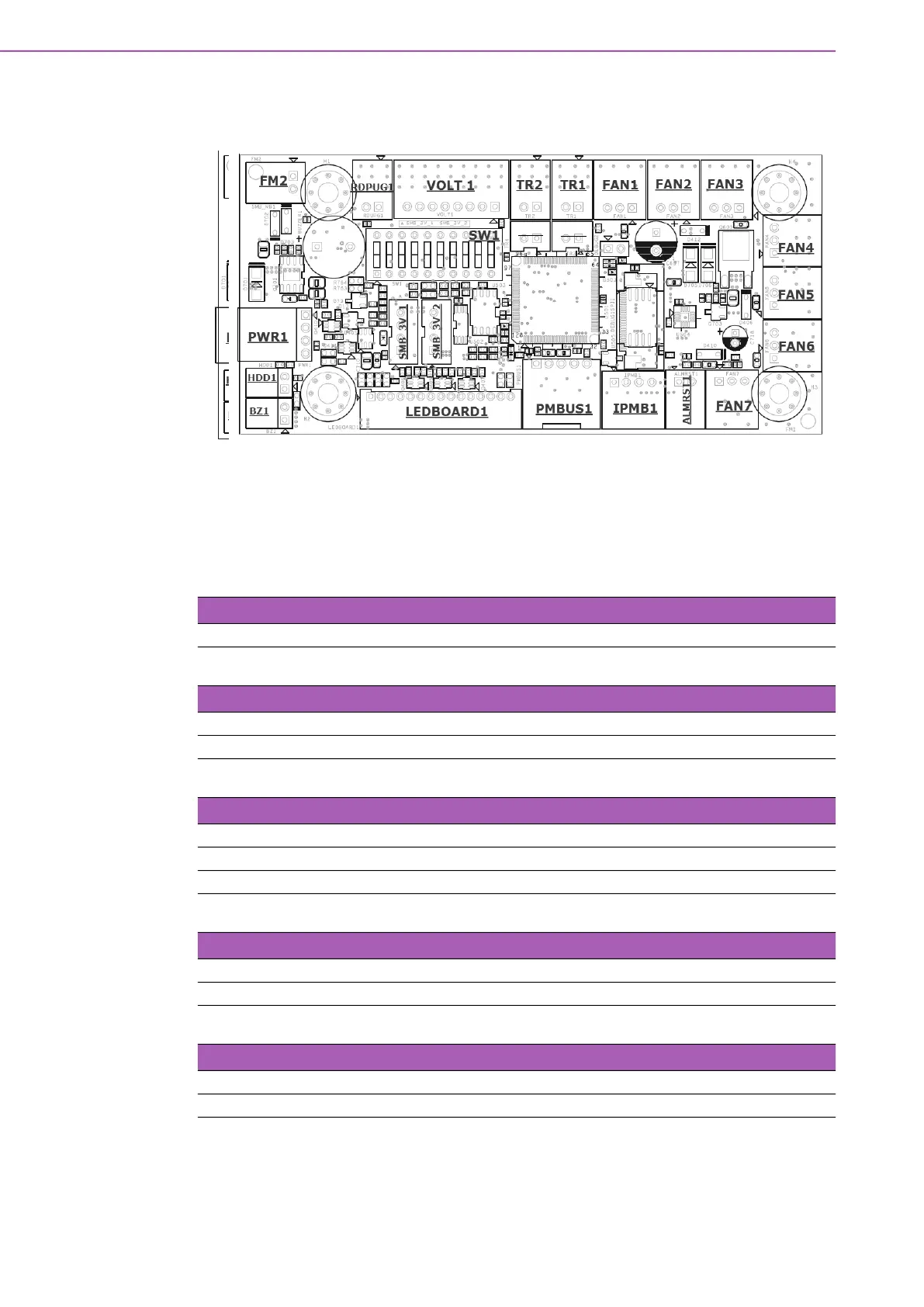

4.4 Board Layout/ 板卡布局 / 板卡佈局
Figure 4.1 Connector Locations for the Intelligent System Modules/
智能系统模块接口位置 / 智慧系統模組接口位置
4.5 Pin Definitions/ 针脚定义 / 針腳定義
:8
:8
:8
:8
Table 4.8: SMB_MB1
Pin 1 I2C_SCLK Pin 2 I2C_SDAT
Table 4.9: IPMB1
Pin 1 NC Pin 3 S_SDAT_R
Pin 2 S_SCLK_R Pin 4 GND
Table 4.10: PMBUS1
Pin 1 +V_PMBUS Pin 4 I2C_SDAT
Pin 2 GND Pin 5 I2C_SCLK
Pin 3 NC
Table 4.11: SMB_3V_1
Pin 1 +V_SMB Pin 3 M_SDAT_R
Pin 2 M_SCLK_R Pin 4 GND
Table 4.12: SMB_3V_2
Pin 1 +V_SMB Pin 3 M_SDAT_R
Pin 2 M_SCLK_R Pin 4 GND
