25 ACP-2020 User Manual/ 用户手册
Chapter 3 Operation/ 操作
3.2 The Rear Panel/ 后面板 / 後面板
The rear plate includes 3-slot I/O brackets and 2 x reserved 9-pin D-SUB openings
and a motherboard I/O opening. (see Figure 3.3).
后面板带有 3 槽 I/O 支架、2 个预留的 9 针 D-SUB 开口和 1 个母板 I/O 开口
（如图 3.3 所示）。
後面板帶有 3 槽 I/O 支架、2 個預留的 9 針 D-SUB 開口和 1 個主機板 I/O 開口
（如圖 3.3 所示）。

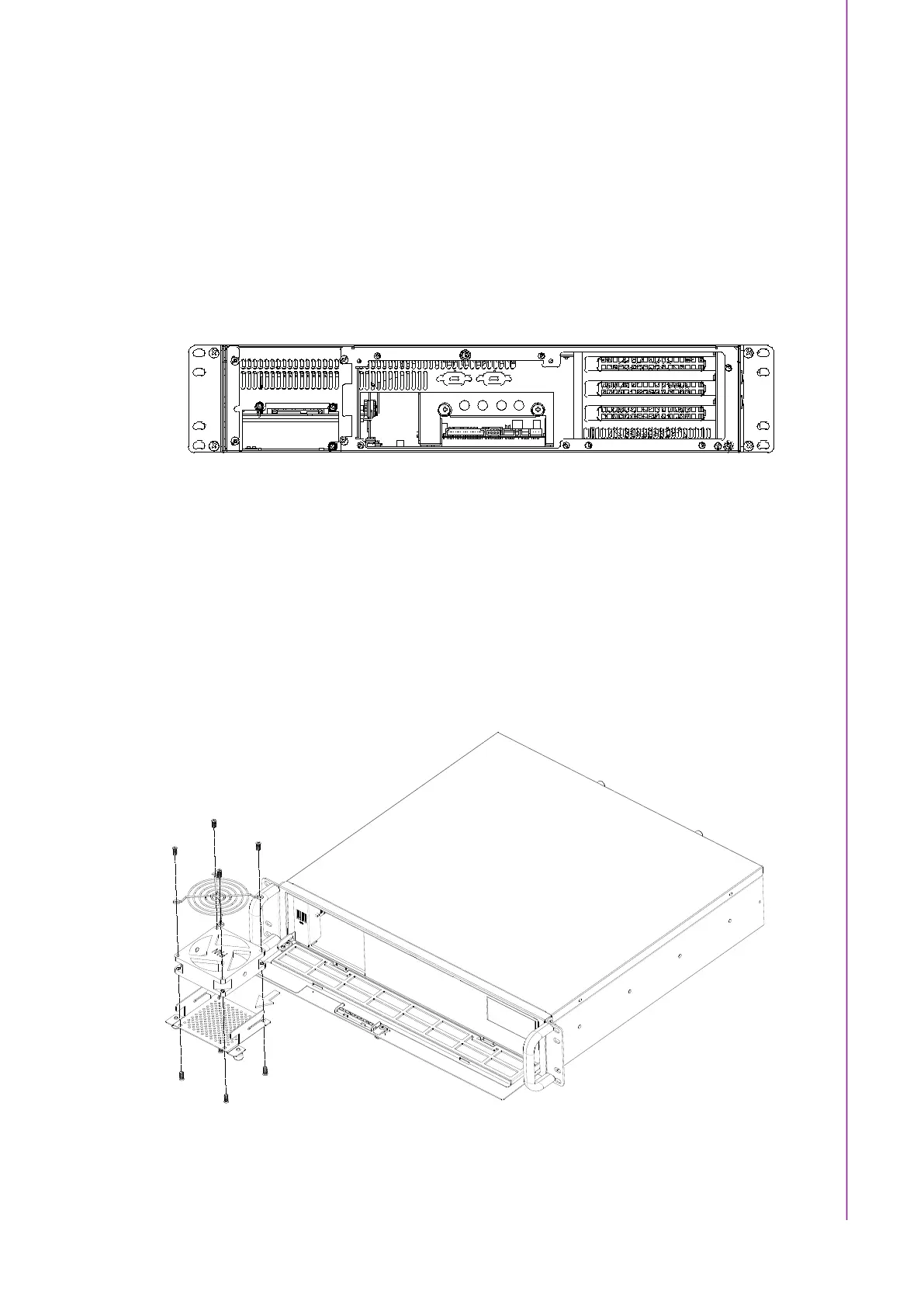

Figure 3.3 Rear panel / 后面板 / 後面板
There is a ground screw with a washer located on the lower right of the rear panel;
when properly grounded, this protects the system in case of electric leakage.
后面板的右下方带有 1 个带垫圈的地脚螺钉，可以保护系统免受漏电损坏。
後面板的右下方帶有 1 個帶墊圈的接地螺絲，可以保護系統免受漏電損壞。
3.3 Replacing the Cooling Fan/ 更换风扇 / 更換風扇
Figure 3.4: Replacing the cooling fan/ 更换系统风扇 / 更換系統風扇
