FRANÇAIS INSTRUCTIONS D’UTILISATION
20 SC450 - 9099602000
8/12
NETTOYAGE DE L’EMBOUCHURE
REMARQUE
Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.
AVERTISSEMENT !
Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.
1. Porter la machine sur un sol plat.
2. Contrôler que les interrupteurs (41 et 42) sont en position « 0 ».
3. Baisser l’embouchure (21) au moyen du levier (7).
4. Desserrer les boutons (22) et déposer l’embouchure (21).
5. Déconnecter le tuyau d’aspiration (10) de l’embouchure.
6. Laver et nettoyer l’embouchure (Fig. 6). Nettoyer en particulier les compartiments de convoyage (A) et l’orice d’aspiration
(B) de la saleté et des déchets. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont
intactes et qu’elles ne présentent pas de coupures ou déchirures ; dans le cas contraire, les remplacer (voir la procédure au
paragraphe suivant).
7. Pour la repose, procéder dans l’ordre inverse de la dépose.
CONTRÔLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE
1. Nettoyer l’embouchure (Fig. 6) comme décrit au paragraphe précédent.
2. Contrôler que le bord (E) de la lamelle en caoutchouc avant (C) et le bord (F) de la lamelle en caoutchouc arrière (D) se
posent simultanément sur le marbre de contrôle, et en toute leur longueur ; dans le cas contraire, régler leur hauteur en
procédant selon les instructions suivantes :
• Déposer le tirant (G), décrocher les dispositifs de retenue (M) et régler la lamelle en caoutchouc arrière (D), puis accrocher
les dispositifs de retenue et installer le tirant.
• Desserrer les boutons (I) et régler la lamelle en caoutchouc avant (C), puis serrer les boutons.
3. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent
pas de coupures ou déchirures ; en cas contraire, les remplacer en procédant comme suit. Contrôler que l’arête (J) de la
lamelle en caoutchouc arrière n’est pas usée ; en cas contraire, tourner la lamelle en caoutchouc, en remplaçant l’arête usée
avec l’une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc en procédant comme
suit :
• Déposer le tirant (G), décrocher les dispositifs de retenue (M) et enlever la bande de retenue (K), puis remplacer / tourner
la lamelle en caoutchouc arrière (D).
• Pour la repose, procéder dans l’ordre inverse de la dépose.
• Dévisser les boutons (I) et enlever la bande de retenue (L), puis remplacer la lamelle en caoutchouc avant (C).
• Pour la repose, procéder dans l’ordre inverse de la dépose.
Après le remplacement (ou renversement) des lamelles en caoutchouc, régler leur hauteur comme décrit à l’étape précédente.
4. Connecter le tuyau d’aspiration (10) à l’embouchure.
5. Reposer l’embouchure (21) et serrer les boutons (22).
6. Si besoin est, régler le bouton de réglage (23) de l’équilibrage de l’embouchure.
I
B
A
M
G
A
D
C
I
M
K
F
J
E
D
C
L
I

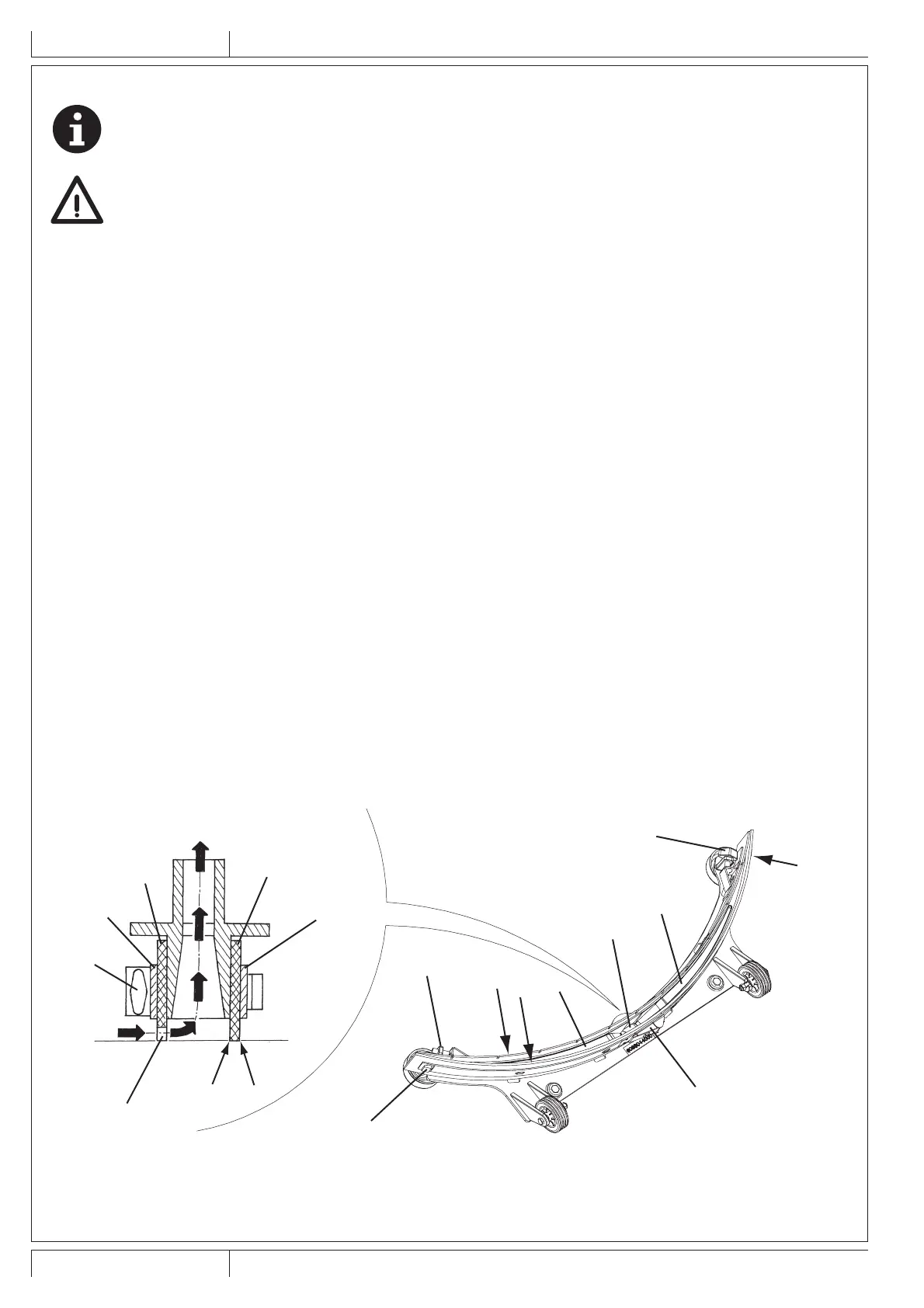

Figure 6
P100666
