ESPAÑOL INSTRUCCIONES DE USO
10 SC450 - 9099602000
8/12

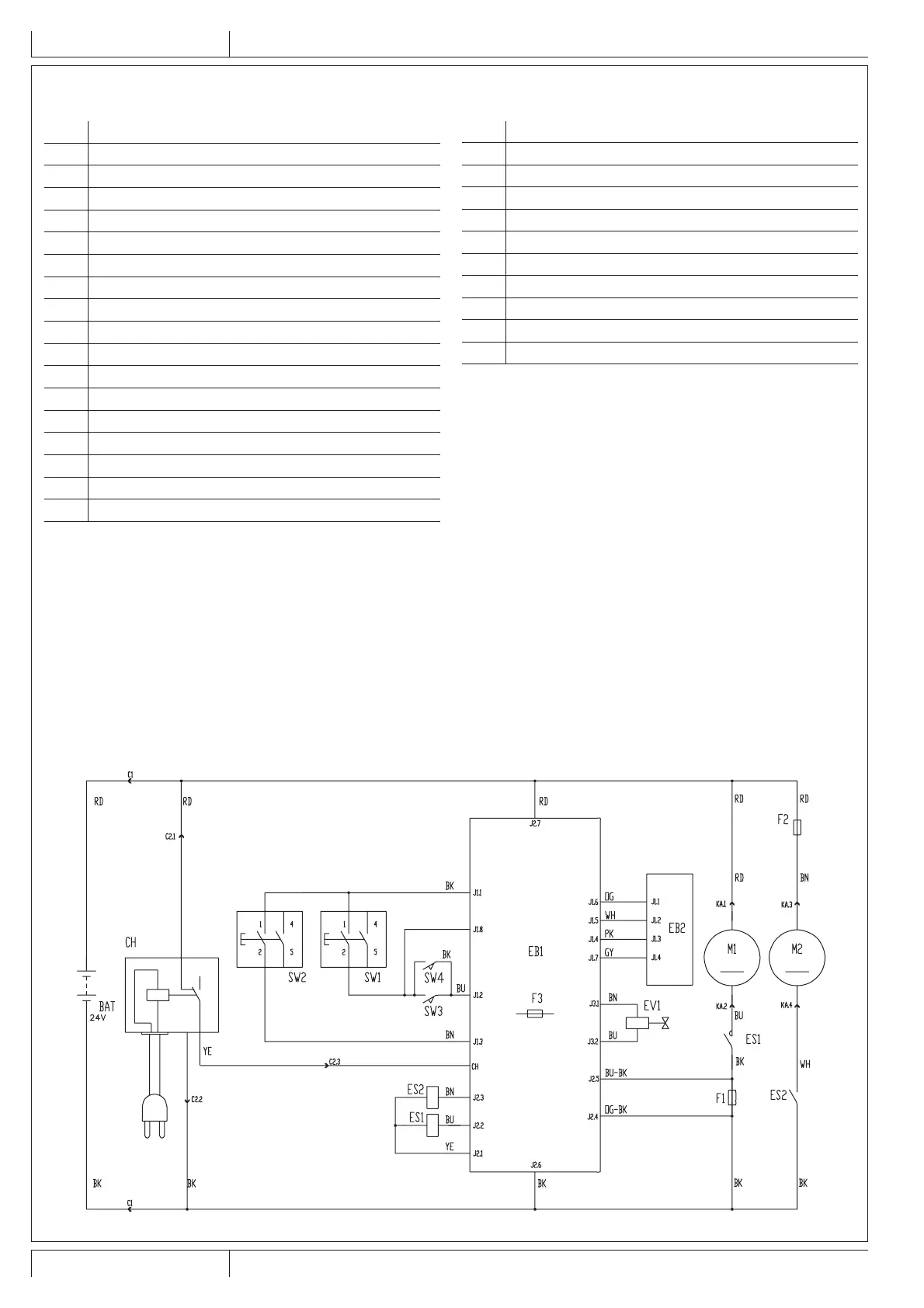

ESQUEMA ELÉCTRICO
Leyenda
BAT
Baterías 24 V
C1
Conector de las baterías
C2
Cable del cargador de baterías
CH Cargador de baterías
EB1 Tarjeta electrónica funciones
EB2 LED tarjeta electrónica
ES1 Telerruptor del motor del cepillo/portaeltro
ES2 Relé del motor del sistema de aspiración
EV1
Electroválvula de la solución detergente
F1
Fusible del motor del cepillo (40 A)
F2 Fusible del motor del sistema de aspiración (30 A)
F3 Fusible electroválvula y tarjeta electrónica (5 A)
M1 Motor cepillo/portaeltro
M2 Motor sistema de aspiración
SW1 Interruptor cepillo/portaeltro
SW2 Interruptor del sistema de aspiración
SW3 Pulsador de accionamiento cepillo
SW4 Pulsador de accionamiento cepillo
Códigos color
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
P100660
9099602000(2)04-2014.indb 10 08/04/2014 12:41:49
