B-16 / ESPAÑOL

B-16 - FORM NO. 56091013 - ES4000

EXTRACCIÓN DE ZAPATAS DE ASPIRACIÓN

1 Consulte la ﬁ gura 8. Apague el interruptor de llave (A) y retire la tolva de residuos (14).

2 Desconecte el tubo de aspiración (AA) de la zapata de aspiración (BB) y tire hacia arriba de la cadena dorada (CC). Deslice la zapata de aspiración (BB)

hacia afuera de la soldadura de soporte de la zapata (DD). NOTA: El procedimiento es igual para ambas zapatas de aspiración pero se debe extraer

primero la zapata derecha antes de extraer la izquierda.

3 Para volver a instalar es en forma inversa a la extracción.

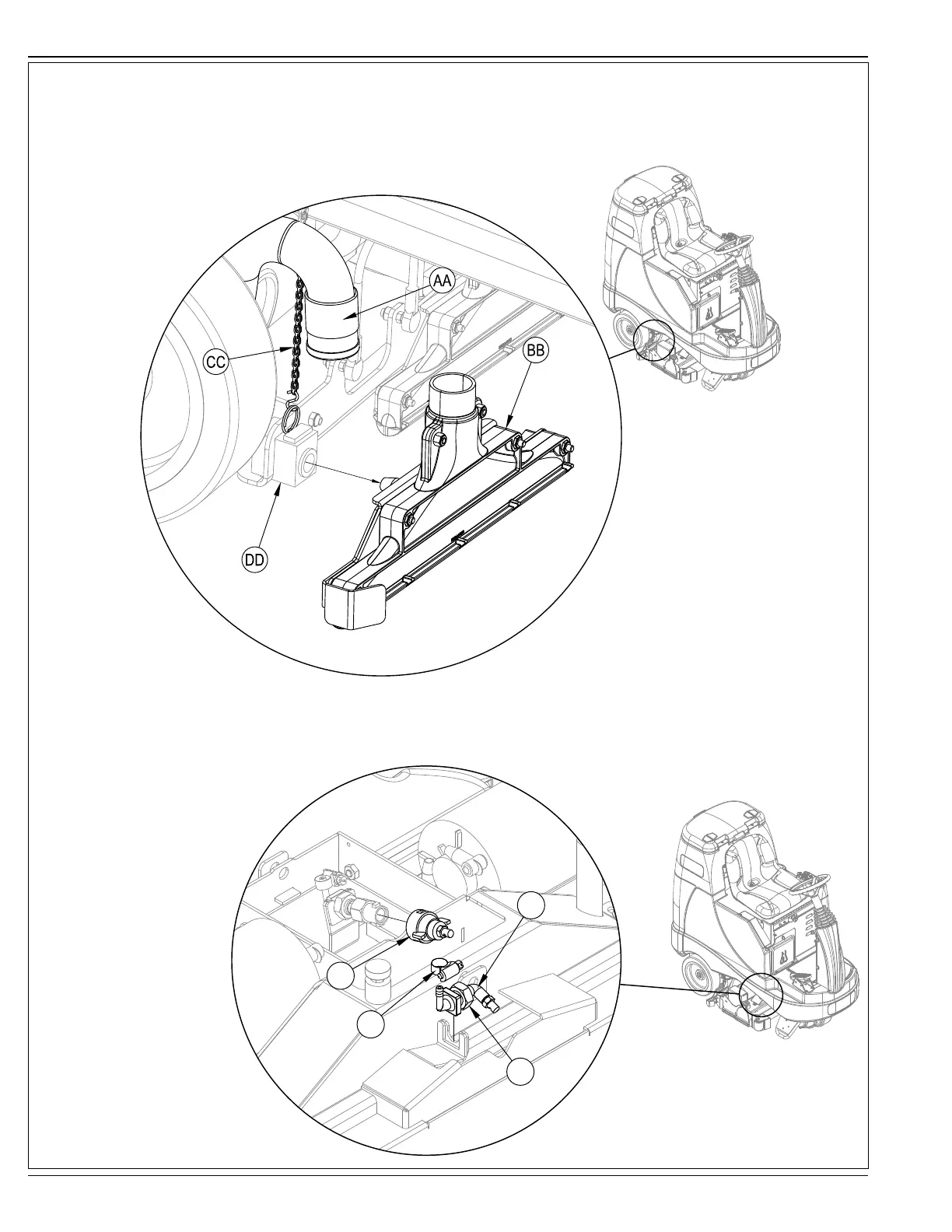

FIGURA 8

revised 12/11

CÓMO RETIRAR LAS BOQUILLAS DE PULVERIZACIÓN

1 Encienda el interruptor de llave (A) y baje el portacepillos (13) presionando el interruptor de encendido/apagado de extracción (F).

2 Consulte la ﬁ gura 9. Retire la boquilla de mantenimiento (EE) girándola en el sentido contrario a las agujas del reloj y luego tirando de ella.

3 Retire la boquilla de restauración (FF) aﬂ ojando la pinza del tubo (GG) y desconectando el tubo de solución y aﬂ ojando la tuerca (HH). Luego el conjunto de

boquilla se puede levantar y quitar del portacepillos.

FIGURA 9
