B
A
C.- Tornillos
D.- Soportes de Fijación
C
C
C
C
D
D
Orientación de los soportes
de fijación para su correcta
instalación sobre el
respaldo

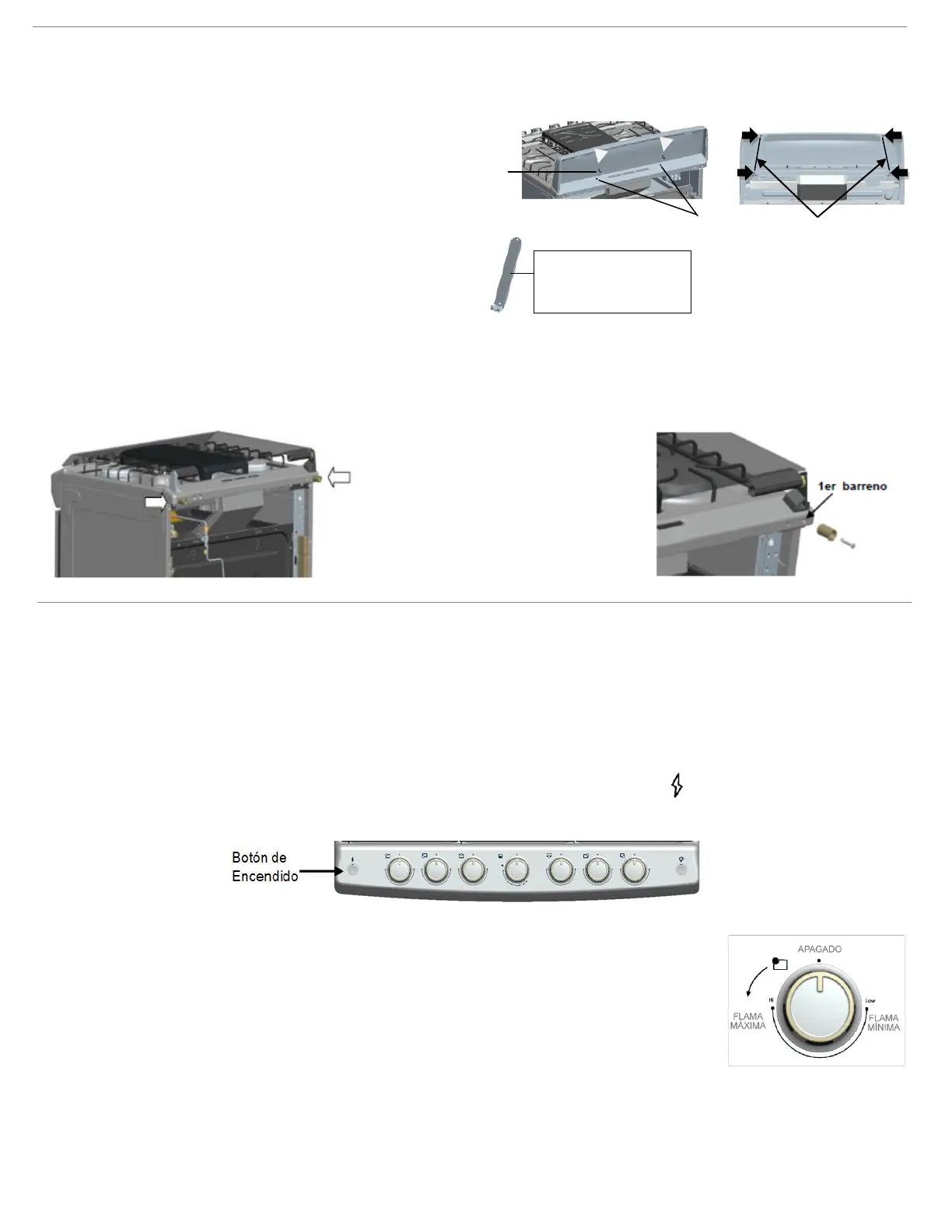

Instalación de Accesorios
Instalación del Respaldo Estufa (en algunos modelos)
Si su estufa cuenta con respaldo, para su correcta instalación siga los siguientes pasos:
1. Desempaque el respaldo que se encuentra en la parte posterior de la estufa.
2. Encontrará pegado al respaldo estufa, 2 soportes de
fijación y una bolsa que contiene el kit de instalación (2
tornillos con 2 tuercas tipo mariposa y 4 tornillos estándar).
3. Coloque el respaldo sobre la cubierta, desplazándolo
hasta la parte posterior y verificando que los orificios, tanto
del respaldo como de la cubierta, queden alineados.
4. Coloque los 2 tornillos (B) con las 2 tuercas tipo mariposa
(A), según se muestra en la figura.
5. Ubique los soportes de fijación y coloque uno a uno, y con
un desatornillador punta de cruz, sujete los 4 tornillos
estándar (C) siguiendo como se ilustra en la figura.
Instalación del espaciador cubierta
Para el correcto funcionamiento de su estufa, DEBE instalar en la parte posterior de la misma, los espaciadores con los
tornillos, según se indica en las figuras.
El espaciador se coloca en ambos lados de su estufa, según como se ilustra en la siguiente figura.
8
Verificación de Funcionamiento
Ya que la estufa fue instalada es necesario verificar que la conexión de gas y eléctrica hayan sido realizadas con éxito. Para
esta actividad, coloque la estuf
a en su posición final y proceda a iniciar el funcionamiento de los quemadores superiores y
del horno.
Quemadores superiores
De acuerdo con el modelo, su estufa puede tener encendido electrónico de uno o dos pasos. Siga esta secuencia para
corroborar el funcionamiento:
Para estufas con encendido electrónico de dos pasos:
Si su estufa es encendido con botón: presione, y mantenga así, el botón con la figura localizado junto a la perilla
de extrema izquierda y gire cualquiera de las perillas de los quemadores superiores hasta la posición Hi (flama máxima),
como se muestra en la figura inferior.
Escuchará el sonido de la chispa de la bujía y se encenderá la flama, en cuanto la flama encienda, libere el interruptor.
Si su estufa es de encendido de un solo paso (es decir en la perilla):
Presione y gire cualquiera de las seis perillas de quemadores superiores, hacia la posición Hi
(flama máxima), como se muestra en la figura derecha, se escuchará el sonido de la chispa de
la bujía y se encenderá la flama.
En cuanto la flama encienda, gire la perilla a la flama deseada.
Esta misma secuencia puede realizarla para los otros quemadores superiores.
1. Terminada la verificación, apague todos los quemadores.
Si en cualquiera de los casos la flama no enciende después de 5 segundos o la chispa no se oye, realice los siguientes
pasos:
a) Retorne la perilla a la posición de apagado (y suelte el interruptor si su estufa es de encendido de botón).
b) Asegúrese de haber conectado el cable tomacorriente, sin él, el interruptor y las bujías no pueden trabajar.
c) Verifique que haya suministro de gas, p9-ya sea en el tanque o en la línea. También revise que las conexiones y los
tubos de suministro de gas no estén doblados o bloqueados.
d) Repita desde el paso 1 o 2 (según sea el caso).
9
