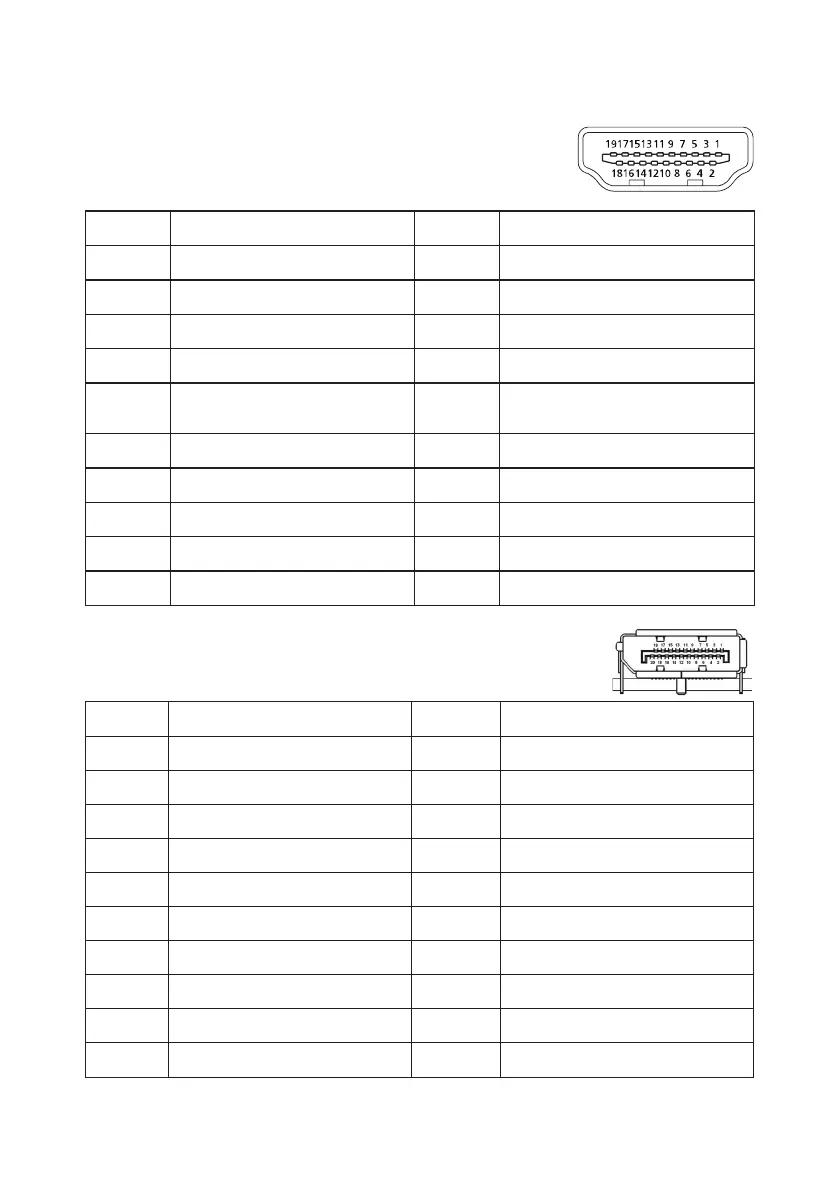

ΑΝΤΙΣΤΟΙΧΙΣΗ ΑΚΙΔΩΝ ΣΥΝΔΕΣΜΟΥ
Καλώδιο σήματος έγχρωμης οθόνης 19-ακίδων*
PIN
Σημασία PIN Σημασία
1.
TMDS Data2+ 10. Ρολόι TMDS+
2.
TMDS Data2 Shield 11. TMDS Clock Shield
3.
TMDS Data2- 12. TMDS Clock-
4.
TMDS Data1+ 13. CEC
5.
TMDS Data1 Shield 14.
Δεσμευμένο (N.C. σε
συσκευή)
6.
TMDS Data1- 15. SCL
7.
TMDS Data0+ 16. SDA
8.
TMDS Data0 Shield 17. Γείωση DDC/CEC
9.
TMDS Data0- 18. Ισχύς +5 V
19. Hot Plug Detect
* μόνο σε συγκεκριμένα μοντέλα
Καλώδιο σήματος έγχρωμης οθόνης 20-ακίδων*
PIN Περιγραφή PIN Περιγραφή
1. Lane0(p) 11. GND (ΓΕΙΩΣΗ)
2. GND (ΓΕΙΩΣΗ) 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND (ΓΕΙΩΣΗ) 15. AUX_CH (n)
6. Lane1(n) 16. GND (ΓΕΙΩΣΗ)
7. Lane2(p) 17. AUX_CH (p)
8. GND (ΓΕΙΩΣΗ) 18. Hot Plug Detect
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. Ισχύς DP
* μόνο σε συγκεκριμένα μοντέλα
