Montageanleitung
Assembly instruction • Instructions de montage • Monteringsvejledning •
Montagehandleiding • Montering af alarmcentralen • Istruzioni di montaggio
3 4
AA
BB
CC
DD
11
44
gg
hh
ii
77
pp
qq
rr
ss
**
00
##
22
aa
bb
cc
55
jjkk
ll
33
dd
ee
ff
66
mm
nn
oo
88
tt
uu
vv
99
ww
xx
yy
zz
4
3
2
BRIGHT
TERM
a
b
2
3
4
RS485
0V
12V
A
B
1
5
Control Unit
0V B+12V A
0V
12V
A
B
0P
RS485
DE

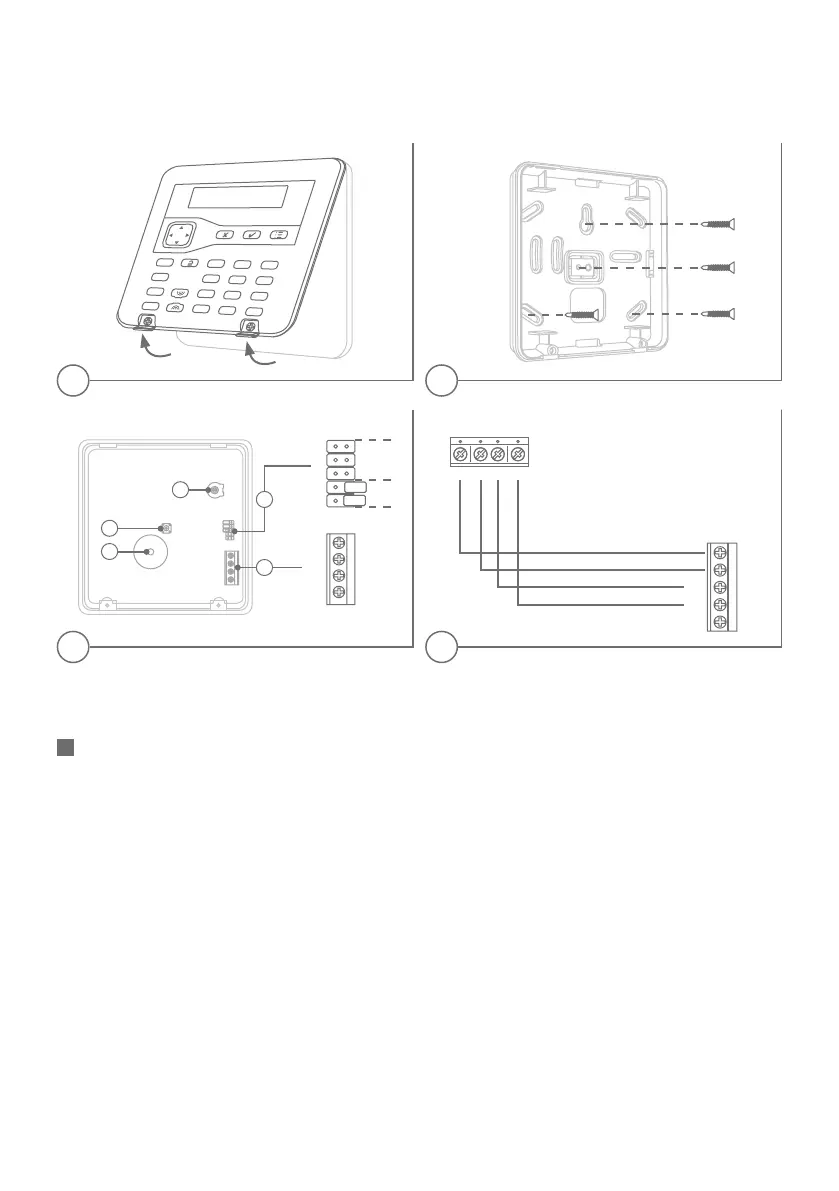

1 Wählen Sie den Montageort des Bedienteil:
Wählen Sie für die Bedienteil einen Montageort:
- Innerhalb des durch die Alarmanlage geschützten Bereichs
- In einer für den Benutzer angenehmen Höhe und Position
- Außerhalb der Sichtweite von potenziellen Eindringlingen
Wählen Sie für das Bedienteil KEINEN Montageort:
- In der Nähe von elektronischen Geräten, insbesondere Computern, Fotokopierern
oder anderen Funkgeräten, CAT5-Datenkabeln oder industriellen Netzgeräten
Entfernen Sie den Deckel des Bedienteils: Lösen Sie die Schraube an der Vorderseite des Deckels und heben Sie ihn dann ab.
2 Montieren Sie das Bedienteil mit der Rückseite zur Wand:
Verwenden Sie Senkkopfschrauben (4 x 25 mm) mit einem für das Wandmaterial geeigneten Gewinde. Bringen Sie mindestens drei
Befestigungsbohrungen an, wenn Sie das Bedienteil mit der Rückseite an der Wand anbringen. Eine Schraube für die Sabotagesperre
wird mitgeliefert. Stellen Sie sicher, dass die Montagehalterung eben ist. Setzen Sie nach dem Markieren und Bohren Dübel in die
Befestigungsbohrungen ein. Schrauben Sie die Montagehalterung durch die Montagebohrungen an der Wand fest.
3 Befestigen des Bedienteils an der Montagehalterung:
Montieren Sie die Vorderseite des Bedienteils (mit der Bedienteilplatine) an der
Montagehalterung und stellen Sie sicher, dass der Sabotagekontakt funktioniert.
1 Steckbrücken für die Adressierung und LED-Funktion, a Adressierung, b LED-Funktionen ,
2 Lautstärkeregler des Piezosignalgebers, 3 Sabotagekontakt, 4 Piezosignalgeber, 5 Stecker für Alarmzentrale
4 Schließen Sie das Bedienteil an die BUS-Leitung an:
ACHTUNG: Trennen Sie die Alarmzentrale von der Stromversorgung (Netz wie auch Batterie), ehe Sie das Bedienteil anschließen.
Sie können das Bedienteil entweder seriell oder parallel anschließen. Bei parallelem Anschluss darf die Kabellänge 100 m nicht
überschreiten. Bei seriellem Anschluss darf die Kabellänge bis zu der am weitesten entfernten Bedienteil 100 m nicht überschreiten.
Die Bedienteil ist über einen BUS (RS485) mit der Terxon SX Alarmzentrale verbunden.
6 Adressierung des Bedienteils:
Jedes Bedienteil, das an die Alarmzentrale angeschlossen ist, muss über eine eindeutige Adresse verfügen.
Die Adressierung des Bedienteils erfolgt über das Errichtermenü (siehe Kongurationshandbuch für die Terxon SX Alarmzentrale).
